难度：
使用次数：63
入库时间：2016-05-07如图所示的电路中，电压表V1和V2的示数之比为1：3，在相同的时间内电流通过R1、R2产生的热量之比为 ．
-
难度：
使用次数：89
入库时间：2016-05-07
人们常用 辨别家庭电路中的火线和零线；如图中的A点是灯头（灯丝完好）接导线的螺丝，当电路中的开关S断开时，站在地上的人用手接触电路中的A点，他 触电（选填“会”或“不会”）．
-
难度：
使用次数：57
入库时间：2016-05-07
如图是某晶体加热时温度随时间变化的图象，根据图象可以判断：物体第4分钟时的内能是 （选填“小于”、“等于”或“大于”）第3分钟时的内能．
-
难度：
使用次数：133
入库时间：2016-05-07
如图所示，通电螺线管附近的小磁针处于静止状态，电源的D端是 极．
-
难度：
使用次数：101
入库时间：2016-05-07

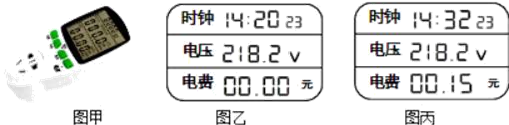

如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费（单位：元）等，插座本身消耗电能由内部电池提供，小明将装有冷水的电水壶插在该插座上，这时插座屏幕显示如图乙所示，当水烧开时，屏幕显示如图丙所示，这段时间内电水壶消耗的电能为 J，实际功率为 W．（电费单价：0.5元/kW•h）
