难度：
使用次数：189
入库时间：2016-05-06如图17所示，是探究凸透镜成像规律的真实情景（像未画出），请判定烛焰能在光屏上成缩小 的清晰实像（选填“正立”或“倒立”）；若要在透镜固定的情况下，得到再大一些的清晰实像，除将蜡烛适当向右移动外，还应将光屏向 移动（选填“左”或“右”）。
-
难度：
使用次数：157
入库时间：2016-05-06
下表是实验时记录的实验数据。请根据表中数据归纳出B（单位为β）与A（单位为α）的关系式B = 。
A/α
2．5
3
3．5
4
4．5
5
B/β
1．6
1．92
2．24
2．56
2．88
3．2
-
难度：
使用次数：160
入库时间：2016-05-06
如图18所示，是依据“观察水的沸腾”实验数据绘出的温度随时间变化的图象。
（1）由图象可知，在该实验条件下，水在 ℃时沸腾；
（2）此时该地区的大气压 （填“大于”、“小于”或“等于”）1标准大气压；
-
难度：
使用次数：66
入库时间：2016-05-06

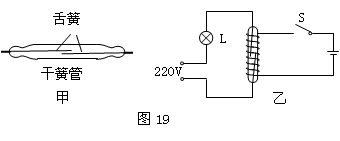

如图19甲所示，将一对用软磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图19乙所示为工作原理图。与干簧继电器在工作中所利用的电磁现象无关的是
A．磁化
B．电流的磁效应
C．磁极间的相互作用
D．磁场对电流的作用
-
难度：
使用次数：139
入库时间：2016-05-06
物理小组的同学模仿《北京市初中开放性科学实践活动项目手册》中的“无尽头灯廊”，利用两个平面镜甲和乙做了如图20所示的实验，将两个平面镜的镜面平行相对而立，平面镜甲的中央挖有小孔，在两平面镜中央放一个物体S，透过小孔向镜内看去，不仅看到物体S，还可以在平面镜乙中看到物体的一串像S1、S2……图中只标出了像S1。这一串像是由平面镜 （选填“甲”、“乙”或“甲乙共同”）对光的 （选填“反射”或“折射”）作用形成的，请在图中恰当位置标出所看到的与S1相邻的第二个像S2。
