难度：
使用次数：72
入库时间：2016-05-05为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是
-
难度：
使用次数：108
入库时间：2016-05-05
关于温度、热量和内能，下列说法正确的是
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体
-
难度：
使用次数：656
入库时间：2016-05-05
“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．
-
难度：
使用次数：210
入库时间：2016-05-05

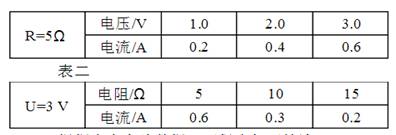

在“研究电流跟电压、电阻的关系”时，同学们设计如图11电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
表一
（1）根据表中实验数据，可得出如下结论：
由表一可得：_________________________________________________
表二可得：_________________________________________________。
（2）实验前，连接电路过程中，开关应________；电路连接好后，闭合开关前，应将变阻器的滑片移到________端 (填左或右)，这样做的目的是__________________________________。
（3）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）。此时就向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。在这步操作中滑动变阻器的作用是______________________________________
-
难度：
使用次数：96
入库时间：2016-05-05

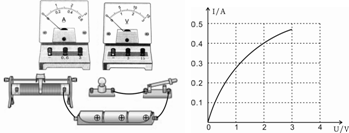

某同学用如图12甲所示的实验装置测小灯泡的电阻：
甲 乙
（1）请你帮他用笔划线代替导线连接实物电路，导线不允许交叉。
（2）该同学连接好电路后，闭合开关，发现小灯泡不亮，电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路故障可能是 。
（3）该同学排除电路故障后，完成实验并将实验数据绘制成图像，如图乙所示 ，当小灯泡两端的电压为2.0V时，小灯泡的电阻为 Ω。
（4）该同学提出在测定值电阻的实验中，绘制的图像是一条直线，而本实验得到的是曲线，你认为原因可能是 。
