难度：
使用次数：152
入库时间：2016-05-04利用传感器可以进行某种参数的检测。图中的R1为定值电阻，R2是一个“传感器”，它的电阻值会随着其周围温度升高而增大。则温度升高时 ( )
A．电流表的示数增大，电压表的示数增大
B．电流表的示数增大，电压表的示数减小
C．电流表的示数减小，电压表的示数减小
D．电流表的示数减小，电压表的示数增大
-
难度：
使用次数：196
入库时间：2016-05-04
给你一只标有“10Ω 1.2A”定值电阻和一只“20Ω O.5A”的定值电阻，在保证所有电路元件安全的前提下，若并联接入电路，则电路中允许通过的最大电流为
A．1.7A B．1.6A C．1.5A D．1.2A
-
难度：
使用次数：182
入库时间：2016-05-04

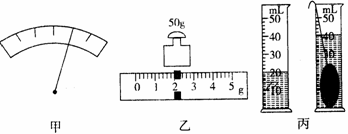

小明在实验室用天平和量筒测某矿石的密度。他用调节好的天平测量矿石质量的过程中发现，前面操作均正确，将最小的砝码加到右盘中指针在图甲位置静止。接着他应该用镊子______________________．使横梁在水平位置平衡，示数如图乙所示，则矿石的质量为______g。最后用量筒测矿石的体积，示数如图丙所示，由此可得矿石的密度为__________kg／m3。
-
难度：
使用次数：135
入库时间：2016-05-04
用如图所示的实验装置测杠杆的机械效率。实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
(1)实验中，将杠杆拉至图中虚线位置，测力汁的示数F为________ N，钩码总重G为1.ON，钩码上升高度h为O.1m，测力计移动距离s为O.3m，则杠杆的机械效率为_________％。请写出使用该杠杆做额外功的一个原因：________________________。
(2)钩码从A点改挂在B点后，拉力作用点及拉力方向都不变，此时把相同的钩码匀速提升相同的高度，则所测机械效率将__________(填变大、变小、或不变)。
-
难度：
使用次数：139
入库时间：2016-05-04

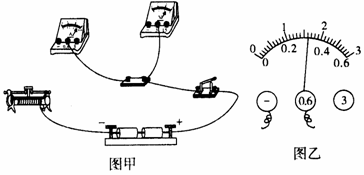

进行“伏安法”测电阻的实验，器材有：电压为3V的电源，待测电阻RX，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。
(1)请你用笔画线代替导线将图甲所示的实物电路连接完整。
(2)闭合开关前，滑动变阻器的滑片应该滑到最____________ (选填“左”或“右”)端。
(3)某次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，计算此时小灯泡灯丝的
电阻值为________Ω (结果保留一位小数)。
(4)实验中如果不用滑动变阻器，对实验结果的影响是_________________。
