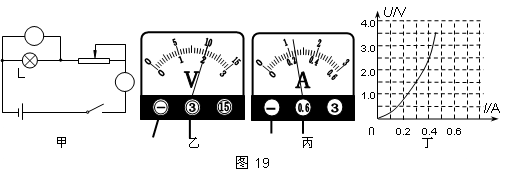

入库时间：2016-05-03小明用图19甲所示的电路“测量小灯泡的电功率”，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡L，以及符合实验要求的滑动变阻器、电流表、电压表、开关和导线。
（1）小明正确连接电路后闭合开关S，移动变阻器滑片P，发现小灯泡L始终不亮，但电流表有示数且变化，而电压表无示数，则故障的原因可能是________。
（2）排除故障后闭合开关S，将变阻器的滑片P移至某点时，电压表的示数如图19乙所示，电压流表的示数如图19丙所示，则此时小灯泡消耗的电功率为 W。
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图19丁所示的U－I图像。根据图像可知，当加在小灯泡两端的电压为1.5V时，小灯泡L的电阻是________ W。
-
难度：
使用次数：106
入库时间：2016-05-03
小明探究用滑轮匀速提升物体时，加在绳子自由端的拉力F与所提升物体重力G的关系。在实验过程中，小明将实验数据记录在表格中，请根据表中数据归纳出拉力F与重力G的关系：F= 。
G/N
1
2
3
4
5
6
F/N
0.8
1.3
1.8
2.3
2.8
3.3
-
难度：
使用次数：125
入库时间：2016-05-03

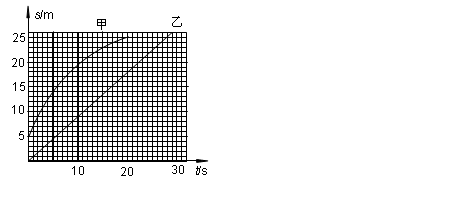

小利有甲、乙两辆玩具小车，他分别记录了两玩具小车运动的距离与时间的数据，并根据数据描绘出s—t图像，如图20所示，由图可知， 车运动的速度快。（选填“甲”或“乙”）
-
难度：
使用次数：162
入库时间：2016-05-03

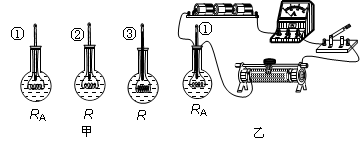

小明猜想导体的电阻越大，电流通过导体产生的热量就越多。为了验证猜想，他准备好三个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油，并将三段阻值不同的电阻丝（RA＜RB＜RC）浸没在煤油中，再用带有规格完全相同的温度计的橡胶塞封住瓶口，如图21甲所示。然后他将电源、开关、电流表、滑动变阻器、图21甲中的烧瓶①用导线连成如图21乙所示的电路。接下来小明进行了如下操作：
a. 闭合开关，移动滑动变阻器滑片到适当位置，电流表的示数为I，记录相关数据。
b. 断开开关，用烧瓶②替换下烧瓶①，闭合开关，记录相关数据。
c. 断开开关，用烧瓶③替换下烧瓶②，闭合开关，记录相关数据。
请你分析并回答下列问题：
（1）在小明计划探究的实验中，自变量是 ；
（2）小华认为小明的实验操作不能验证他的猜想，其理由是：① ；② 。
-
难度：
使用次数：144
入库时间：2016-05-03
小梅想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。小梅选择了满足实验要求的器材，并连接了部分实验电路，如图22所示。
（1）请添加一根导线完成图22所示的实验电路的连接。
（2）请将下面的操作步骤补充完整：
① ，电压表的示数为U1；
② ，电压表的示数为U2。
（3）请用U1、U2和R0表示出Rx，Rx= 。
