入库时间：2016-05-01如图14所示，电阻R1标有“5Ω 1.2A”字样，R2标有“20Ω 2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。闭合电键S后，为保证R1、R2均不损坏，求：
（1）允许加的最大电源电压；
（2）滑动变阻器R2上消耗的最大功率；
（3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。
-
难度：
使用次数：72
入库时间：2016-05-01
如图15所示，边长为0.1米、密度为2×103千克/米3的实心正方体静止在水平面上，求：
（1）正方体的质量；
（2）正方体对水平面的压强；
（3）若正方体的边长为a，密度为ρ，现设想把该正方体截取一半，并将截取部分叠放在剩余部分上方的中央，使截取部分对剩余部分的压强与叠放后水平面受到的压强相等。
小华和小明两位同学分别用下表的方法进行截取，判断能否满足上述要求？若能，请求出叠放后水平面受到的压强（用字母表示）。
截取方法
能否满足上述要求
小华
沿竖直方向截取一半
小明
沿水平方向截取一半
小强同学把该正方体截取一半并将截取部分放在水平面上，使其对水平面的压强最小，求出最小压强（用字母表示）。
-
难度：
使用次数：134
入库时间：2016-05-01

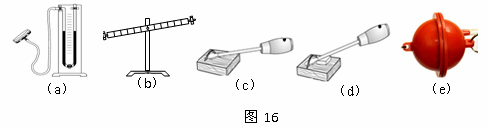

如图16所示的几种实验器材，其中图（a）仪器的名称是 （1） 。在“探究杠杆平衡的条件”实验中，为了使图(b)中的杠杆在水平位置平衡，应向 调节平衡螺母。现有两种方法用螺丝刀将骑马钉撬起，比较图（c）、（d）两种方法， 方法更省力。图（e）器材可以证明 的存在。
-
难度：
使用次数：125
入库时间：2016-05-01

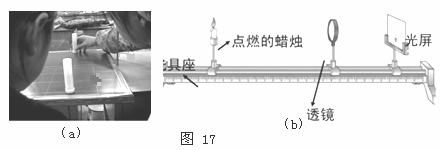

小红和小丽同学做“探究平面镜成像特点”的实验，如图17（a）所示。
(1)小红发现在蜡烛一侧看到了两个像，于是她换了一块_ __(选填“薄玻璃”或“厚玻璃”)后就能看到一个比较清楚的像了；实验中小丽把白纸放在像的位置处，此时她__ __在白纸上看到像，由此说明平面镜成的是____ __像。
(2)实验后小丽用如图17（b）所示的透镜替换了玻璃板，但是原来放在像的位置处的白纸上没有看到烛焰的清晰的像，她把透镜缓慢远离蜡烛后白纸上出现了明亮清晰的像，这个像的性质是____ _____像。
-
难度：
使用次数：175
入库时间：2016-05-01
甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（1.5伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“0.2A”字样，已知它们的额定功率在0.4瓦～0.9瓦之间。他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是甲灯比乙灯亮。
（1）简述他们判断小灯泡正常发光的理由：
。
（2）他们所用的电源电压为 伏。
（3）甲同学选用的滑动变阻器的规格为 。
（4）乙同学选用小灯泡的额定功率为 瓦。
