难度：
使用次数：287

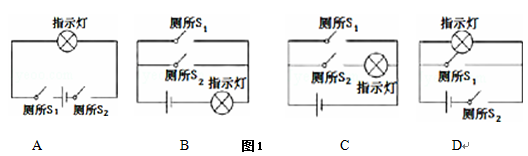

入库时间：2016-04-30高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”． 图1所示电路图能实现上述目标的是（ ）
-
难度：
使用次数：197
入库时间：2016-04-30
在如图2所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（ ）
A． 电流表A1示数变大
B． 电流表A2示数变小
C． 电压表V和电流表A2的示数之比保持不变
D． 电压表V示数变大
-
难度：
使用次数：99
入库时间：2016-04-30

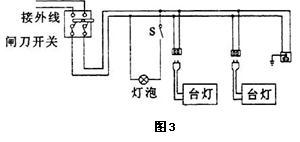

某家庭电路的部分组成如图3所示，下列说法正确的是（ ）
A. 图中三个插座是串联的
B. 控制灯泡的开关S要接在火线上
C. 三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
-
难度：
使用次数：138
入库时间：2016-04-30
如图4所示，重为G的物体A放在粗糙的斜面上处于静止状态；若用一个方向始终沿斜面向上，大小从零开始逐渐增大的变力F作用在物体上，使物体从静止状态逐渐转变到沿斜面向上运动的整个过程中, 对物体受到的摩擦力方向的判断，下列说法正确的是（ ）
A. 摩擦力方向始终沿斜面向上
B. 摩擦力方向始终沿斜面向下
C. 摩擦力方向先沿斜面向上，后沿斜面向下
D. 摩擦力方向先沿斜面向下，后沿斜面向上
-
难度：
使用次数：289
入库时间：2016-04-30
如图5所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1 A，R2消耗的电功率为1 W;当滑片P移动至某一位置时，电流表示数为0.3 A，R2消耗的电功率为1.8 W. 则当滑片P从a移到b的过程中（ ）
A．电流表示数变化了0.6 A
B．电压表示数变化了4 V
C．R1消耗的电功率变化了5 W
D．电路消耗的总功率变化了6 W
