入库时间：2016-04-27现有两只小灯泡L1和L2，它们的额定电压分别是2.5V和3.8V．

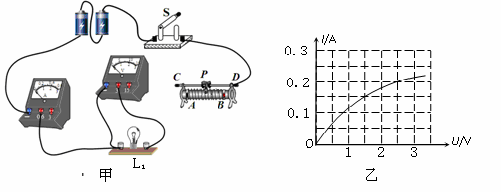

（1）图甲是小红测量小灯泡L1额定功率的实物电路图（不完整）
①请用笔画线代替导线将实物电路图甲连接完整，要求：滑动变阻器的滑片P向左移动时，小灯泡变暗．
②正确连接电路后，闭合开关，移动滑片，发现灯泡L1不亮，电流表有示数，电压表无示数，则故障可能是 ．
③排除故障后，移动滑动变阻器的滑片，记下多组I、U数据，并作出图乙所示的I﹣U图象，则小灯泡L1的额定功率为 W．

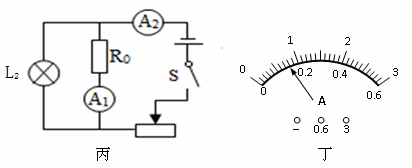

（2）小华用两只电流表A1、A2和阻值为10Ω的定值电阻R0，连接了如图丙所示的电路，测出了小灯泡L2的额定功率．具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A1的示数为 A，小灯泡L2正常发光,此时电流表A2的示数如图丁所示，则小灯泡L2的额定功率为 W．
-
难度：
使用次数：84
入库时间：2016-04-27
质量为50kg的小华骑着电动车在平直公路上匀速行驶，在5min内行驶了1500m的路程．求：(g取10N/kg)
（1）小华骑车行驶的速度是多少米/秒？
（2）小华受到的重力是多少牛顿？
（3）若电动车的质量为30kg，小华骑车行驶时车轮与地面的总接触面积为40cm2，则小华骑车时电动车对地面的压强是多少帕？
-
难度：
使用次数：78
入库时间：2016-04-27
小明想对小区路灯进行自动化管理，设计电路如图所示．其中光控开关的工作原理是：闭合开关S1，当光照度降低时，光敏电阻R2的阻值增大，其两端电压也随之变大，当电压达到3V时，开关S2就自动连接ac，使路灯L点亮．反之，当光照度增强到一定值时，开关S2就会自动连接ab，使路灯L熄灭．
（1）工作电路中的路灯L标有“220V 40W”字样，则路灯L正常工作时电阻多大．
（2）光敏电阻R2的阻值与光照度之间的关系如表所示．控制电路的电源电压为4.5V，当光照度为15lx（勒克斯）时，光敏电阻R2两端的电压等于3V，请计算定值电阻R1的阻值．
光照度/lx
5
10
15
20
25
30
光敏电阻R2阻值/Ω
60
30
20
15
12
10
（3）为了节约能源，使路灯L更晚一些打开，请说出两种改进方法．
