难度：
使用次数：104
入库时间：2016-04-27如图所示，闭合开关，发现电动机不能转动，此时电压表示数为0.1V，电流表示数为0.4A调节滑动变阻器，使得电动机正常转动，此时流过电压表示数为2V，电流表示数为1A则该电动机线圈的电阻是Ω，电动机正常转动时的输出机械功率为_ _W，此时该电动机的效率是_ __.
-
难度：
使用次数：553
入库时间：2016-04-27
如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为 V，R1的阻值为 Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”）．
-
难度：
使用次数：286
入库时间：2016-04-27

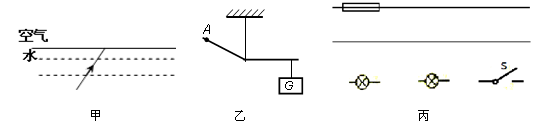

按照题目要求作图．
（1）如图甲，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向；
（2）如图乙，用软绳悬挂的杠杆，请画出重物G所受重力示意图，并在A点画出能使杠杆在图示位置平衡的最小拉力的示意图；
（3）如图丙为教室里的两盏照明灯，请连接好电路
-
难度：
使用次数：60
入库时间：2016-04-27
某帆船运动爱好者使用的一款帆船，由船体、帆杆、面积为10m2的三角帆和带有万向节的桅杆组成，质量为20kg，依靠风力在海面上行驶.下表是不同风速下，风能强度值.
平均风速（m/s）
5
10
15
20
25
30
风能强度(×102J/m2·s)
4
8
12
16
20
24
（1）从你所学知识角度判断：风吹帆船前进 (选填“能”或“不能”)说明运动需要力来维持 帆船的重力和浮力 (选填“是”或“不是”)一对平衡力
（2）帆船运动爱好者登上帆船时，船体下沉了0.05m3，则他的体重大约是多少N？
（3）某次运动中，船帆承受的风压为50Pa，此时风对船帆的作用力是多少N？
（4）在一次海面风速为15m/s的帆船运动中，船受到了300N的水平风力作用，假设船以8m/s的水平速度在海面上行驶，求帆船的风能利用率 (g=10N/kg)
-
难度：
使用次数：141
入库时间：2016-04-27
小明家的电热饮水机有加热和保温两种功能，铭牌的部分参数如表所示.其工作电路图如图所示.经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态.当水箱中注满初温为20℃的水后，闭合开关S，用7.5min将水加热到100℃（在标准大气压下），已知C水＝4.2×103J/(kg·℃)，根据以上信息，求：
（1）热水箱中水从20℃烧开所吸收的热量？
（2）电路中电阻R1的阻值是多大?
（3）饮水机加热过程中的热效率是多少？
（保留一位小数）.
额定电压
220V
加热功率
880W
保温功率
44W
最大容积
1L
