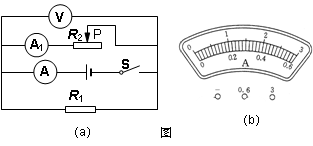

入库时间：2016-04-25在图12（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω 2A”字样。闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安。
① 求电阻R1的阻值。
② 若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大。
③ 现有三组定值电阻R1'和变阻器R2'的组合（如下表），分别替换原来的电阻R1和变阻器R2。
要求通过移动变阻器滑片P使电流表A示数的变化量最大，电流表表盘如图12（b）所示，电路正常工作。
（a）能够实现上述要求的R1' 、R2' 组合的编号是______。
（b）求滑动变阻器连入电路的阻值范围。
编号
电阻R1'
变阻器R2'
A
5 欧
“10Ω 2A”
B
10欧
“20Ω 1A”
C
20欧
“50Ω 3A”
-
难度：
使用次数：139
入库时间：2016-04-25
如图13所示，边长为4h的正方体A和轻质薄壁圆柱形容器B置于水平桌面上，容器B中盛有高为5h、体积为5×10－3米3的某液体乙（ρ乙＝0.8×103千克/米3）。
① 求液体乙的质量m乙。
② 若正方体A的质量为5千克，边长为0.1米，求正方体A对地面的压强pA。
③ 已知ρA=1.5ρ乙，从物体A的上方水平切去高为△h的部分，并从容器B中抽出深度同为△h的液体，使物体A和容器B对水平桌面的压强分别为pA'和pB'，通过计算比较pA'和pB'的大小关系及△h对应的取值范围。
-
难度：
使用次数：107
入库时间：2016-04-25

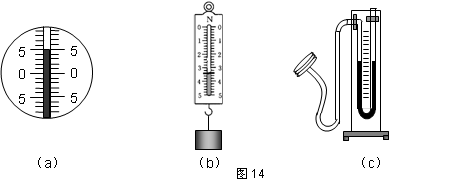

在图14（a）中温度计示数为 ℃。如图14(b)所示，弹簧测力计的读数为 牛。如图14（c）所示的实验仪器名称是 。在电学实验中，电流表应 在电路中（选填“串联”或“并联”）。
-
难度：
使用次数：120
入库时间：2016-04-25
在“测定小灯泡的电功率”实验中，按实验要求提供了两套器材，其中电源电压都为1.5V的整数倍，滑动变阻器分别标有“20Ω 2A”、“10Ω 2A”字样，小灯分别标有“2.5V”、“3.8V”字样，所有器材均完好。小强和小明各选一套器材进行实验，他们正确串联电路，把电压表并联在电路中，实验步骤正确。闭合电键后，两电压表的示数如图16所示，此时电流表示数均为0.2安，他们在移动滑片P时，小强发现电压表的示数不变，小明发现电压表的示数逐渐变小。他们重新正确连接电路，且实验步骤正确，移动滑动变阻器的滑片，当小灯正常发光时，小强实验的电流表、电压表的指针与刚闭合电键时相比正好分别偏转了3小格、5小格。
① 据题中的信息可判断：小强所用电源的电压值为（9）伏；
② 小明同学选用的滑动变阻器标有“ （10） ”字样；
③ 求：小强同学所测小灯的额定功率。（11） （本小题需写出计算过程）
