难度：
使用次数：161
入库时间：2016-04-24如图10所示是一个可调亮度的台灯的示意图，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象及说法正确的是（ ）
A、灯泡变暗，电压表示数变大
B、灯泡变亮，电压表示数不变
C、电路消耗的总功率变大，电压表示数变大
D、电路消耗的总功率变小，电压表示数不变
-
难度：
使用次数：571
入库时间：2016-04-24

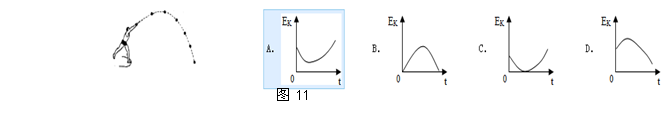

如图11所示的是运动员在投掷铅球的场景．铅球离手后，只考虑重力做功，铅球在空中飞行过程中动能EK随时间t变化的曲线最接近的是 （ ）
-
难度：
使用次数：175
入库时间：2016-04-24

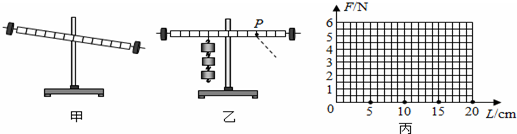

在探究杠杆平衡条件的实验中．
（1）实验前杠杆如图12甲所示，为了能够进一步的实验，接下来的操作是：_____________________________
（2）如图乙所示，为了使杠杆平衡，应在P点挂______个同样的钩码；若是改用在P点沿虚线方向拉弹簧测力计，则测力计示数会______（选填“大于”、“等于”或“小于”）上述所要挂钩码的总重量。
（3）在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到表中的几组数据，请在图丙中绘出F-L图象．由表中数据或图象可知，在阻力与阻力臂一定的条件下，动力F与动力臂L成______．（选填“正比”或“反比”）动力F/N
6.0
4.0
3.0
2.0
1.5
动力臂L/cm
5
7.5
10
15
20
-
难度：
使用次数：161
入库时间：2016-04-24
用电压表和电流表可以测未知导体R的电阻值（即伏安法测电阻），图13 a为一种测量方案的原理图。
（1）按照电路图组装实物图，闭合开关以后，若电流表有示数，电压表几乎无示数，则电路故障可能是 ；（2）某次实验时电压表和电流表的读数如图b所示，则该电阻的阻值为__________Ω。(保留小数点后一位)
（3）如果考虑到电流表的电阻不为零，则用该测量方案测出的结果必然存在误差，那么用这种实验方案测量出来的电阻值 电阻的真实值（选填“大于”、“小于”或“等于”）。其原因是_______________________________________________（4）某同学想采用这种方法测量R0的电阻，请利用该方法用笔画线代替导线连接在图14实物图。
-
难度：
使用次数：56
入库时间：2016-04-24
如图15所示，在一光滑的斜面上拉一重力50N的木块到0.8m高处，木块沿斜面向上移动了2.4 m，共耗时5s，不计空气阻力，然后将木块从顶端由静止自由滑下。则（1）、拉力的功率是多少？此斜面的机械效率为多少？
（2）、物体由于运动而具有的能叫动能，可用Ek表示，若物体的动能Ek与物体的质量m，速度v的定量关系可表示为Ek=mv2/2，不计摩擦，根据机械能守恒可知物体在此过程中重力做功就等于增加的动能。请用以上信息推导并计算出物体到达底端的速度大小为
