难度：
使用次数：64
入库时间：2016-04-22某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
-
难度：
使用次数：82
入库时间：2016-04-22
如图为甲、乙、丙三个物体同时同地沿同一直线运动的s﹣t图象，若第5秒时甲、乙间的距离大于甲、丙间的距离，则（ ）
A．三物体的运动方向可能相同 B．甲的运动方向一定与乙相反
C．乙的运动方向可能与甲相同 D．丙的运动方向一定与甲相反
-
难度：
使用次数：121
入库时间：2016-04-22
为了探究平面镜成像特点，小明将一块厚度为0.5m的玻璃板（P、Q两个平面都可以作为平面镜使用，如图甲）竖直架在水平台板上面，再取两根完全相同的蜡烛A和蜡烛B，分别竖直置于玻璃板两侧，点燃玻璃板前的蜡烛A，进行实验．
（1）在实验中，小柯透过玻璃板看到了蜡烛A的2个清晰的像，他用未点燃的蜡烛B找到了这两个像，分别位于图甲中的A′和A´´处，其中A′处的像是蜡烛A通过玻璃板的 （填“P”或“Q”）平面成像得到的．
（2）小柯在A′处都放了一张白纸做光屏，结果白纸上 （选填“能”或“不能”）接收到蜡烛A的像．
（3）小柯按照图甲中的测量方法，改变蜡烛A的位置，认真测量并记录了一些数据：
物距U（cm）
5.0
6.0
7.0
8.0
像距V（cm）
4.5
5.5
6.5
7.5
然后得出像距小于物距的结论，你认为他的测量错误是： （填“物距U”或“像距V”）．
（4）小柯吸取了经验教训，重新选择了一块 （填“薄”或“厚”）的玻璃板进行了实验．
（5）此实验采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛，巧妙地解决了 不易确定的问题，他主要采用的研究方法是 （选填“控制变量”、“替代”或“理想模型”）．
（6）小柯在实验过程中，让玻璃板沿OO′轴（如图乙玻璃板与桌面的接触部分）方向水平向右移动，结果他发现镜中的像相对于A 移动（选填“向右”．“向左”或“不”）．
-
难度：
使用次数：413
入库时间：2016-04-22
在探究“斜面的机械效率高低与斜面的倾斜程度有什么关系”的实验中，用沿斜面向上的力F拉动小车，使小车从斜面底端匀速运动到斜面顶端，如图所示．多次改变斜面倾斜程度，部分实验数据记录在下面的表格中，根据表格中数据回答下列问题：
斜面倾斜度
小车重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
有用功W有/J
总功W总/J
斜面的机械效率
较缓
10
0.1
3
1
1
3
33.3%
较陡
10
0.2
4
1
2
4
50%
最陡
10
0.4
1
6
（1）当斜面“最陡”时，沿斜面拉力为 N；做的有用功为 J；斜面的机械效率为 %．
（2）通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，需要的拉力越 ．
（3）根据上面实验数据，你可以获得该实验探究的初步结论是： ．
-
难度：
使用次数：146
入库时间：2016-04-22

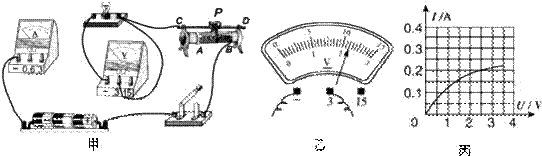

在测定“小灯泡电功率”的实验汇总，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10欧．
（1）请你用笔画线代替导线，将甲图中的实物电路连接完整．
（2）闭合开关前，甲图中滑动变阻器的滑片P应位于 （选A或B）端．
（3）小聪同学闭合开关，移动滑片P到某一点时，电压表示数（乙图）为 V，若他想测量小灯泡的额定功率，应将甲图中滑片P向 （A或B）端移动，使电压表的示数为2.5V．
（4）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成丙图所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．
