难度：
使用次数：421

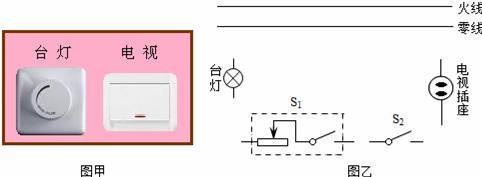

入库时间：2016-04-22图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
-
难度：
使用次数：315
入库时间：2016-04-22
甲同学骑自行车带乙同学（如图）在水平路面上匀速行驶．自行车行驶时，乙要从车上下来，乙同学知道如果直接跳下来，他可能会摔跤．
（1）试解释这是为什么？
（2）凭你的经验，你认为怎样下车比较好．
-
难度：
使用次数：60
入库时间：2016-04-22

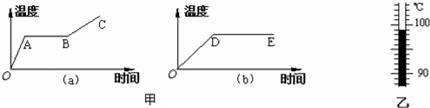

物理合作交流小组在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图象，如图甲所示：
（1）要完成这两个实验，都需要的测量仪器是计时器和 ．
（2）水沸腾时温度计示数如图乙所示，该示数是 （选填“AB”或“DE”）段所对应的温度值．
（3）如图甲（a）所示，OA段与BC段的倾斜程度不同，这是因为 ．
（4）在AB段所示的过程中，该物体的状态为 ．
-
难度：
使用次数：89
入库时间：2016-04-22
某同学对一蜡块的密度进行测量．

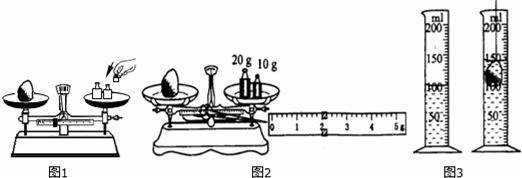

（1）用天平称量蜡块质量的操作如图1所示，其中的错误是：① ；② ．
（2）纠正错误后，整个实验的操作步骤如下：
A．用天平称量蜡块的质量，当天平平衡时，右盘中所加砝码和游码的位置如图2所示，则蜡块的质量是 g．
B．用细铁丝扎在蜡块上，使蜡块浸没在装有水的量筒中，如图3所示，铁丝的体积忽略不计，则蜡块的体积为 cm3．
C．经过计算，该蜡块的密度为 kg/m3．
D．假设在步骤B中，此同学用力稍大了一些，将蜡块压到了量筒底部（铁丝的体积仍然忽略不计）．这样 （会/不会）影响蜡块体积的测量．
-
难度：
使用次数：141
入库时间：2016-04-22
某同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．

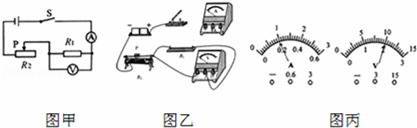

（1）按图甲电路，将图乙中电流表正确连入电路．
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 ．（回答出一种原因即可）
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1= Ω．你认为这个结果可靠吗？理由是 ．
