难度：
使用次数：1038
入库时间：2016-04-22如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．
-
难度：
使用次数：141
入库时间：2016-04-22
下面是某资料中的一段内容截图，请你在小组合作学习中．为小组其他同学解释资料中所提出问题．
-
难度：
使用次数：105
入库时间：2016-04-22
如图甲为“探究水沸腾时温度变化的特点”的实验装置，当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后，停止记录．
（1）图乙是根据实验数据做出的水的温度随时间变化的图象，由图象可知，水的沸点是 ℃，从图象中还可以获得的信息有 ．（答出一条即可）
（2、在实验过程中，要缩短实验时间可采用的方法有： ． （答出一条即可）
-
难度：
使用次数：53
入库时间：2016-04-22

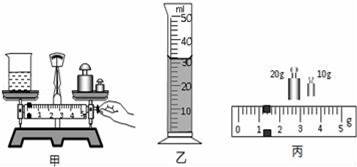

小李同学为了测量茶油的密度，进行以下实验：
（1）把天平放在 桌面上，将游码移到标尺的 ；在调节天平横梁平衡时，发现指针静止在分度标尺中央刻度线的右侧，此时应将平衡螺母向 （选填“左”或“右”）调节，使天平平衡．
（2）用调节好的天平测量茶油和烧杯的总质量，操作情景如下图甲所示，错误之处是： ．
（3）重新调节好天平，小李称得茶油和烧杯的总质量为60g，然后将一部份茶油倒入量筒中，如图乙所示；再将烧杯放在天平上，称得剩余茶油和烧杯的总质量如图丙所示，由此可知：量筒中茶油的体积是 cm3，量筒中茶油的质量是 g，茶油的密度是 g/cm3．
-
难度：
使用次数：124
入库时间：2016-04-22

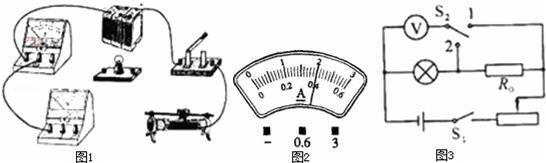

在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定．
（1）请你用笔画线代替导线，将图1中的实物电路连接完整．
（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： ．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视 的示数，直至灯泡正常发光，此时电流表的示数如图2所示，则灯泡的额定功率为 W．
（4）完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为 V；
②再将开关S2拨到触点 （选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额= （用已知量和测量量表示）．
