入库时间：2016-04-21汽车的诞生改变了人类的生活方式．事实上，人类很早就在探寻着更好的代步工具，法国人居纽于1769年制造了世界上第一辆蒸汽驱动的三轮车．现在你看到的这幅漫画，据说是牛顿所设计的蒸汽汽车原理图，试就该原理图回答下列问题：
（1）蒸汽三轮车工作原理是什么？
答： ．
（2）原理图中，蒸汽三轮车在工作过程中能量如何转化？
答： ．
（3）针对蒸汽三轮车的运动过程请提出一个有关力学方面的问题并回答．
问题： ．
回答： ．
-
难度：
使用次数：181
入库时间：2016-04-21

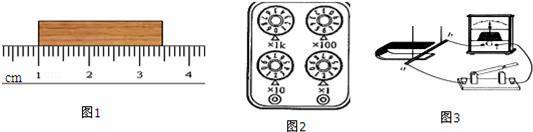

（1）如图1所示，木块的长度是 cm； 如图2所示，电阻箱的示数为 Ω．
（2）课堂上王老师做了如图3所示的演示实验：闭合开关，让导体ab向左运动，观察到灵敏电流计的指针发生偏转，这现象说明闭合电路的一部分导体做 磁感线运动，导体中能产生电流； 机就是利用这种原理制成的．
-
难度：
使用次数：74
入库时间：2016-04-21

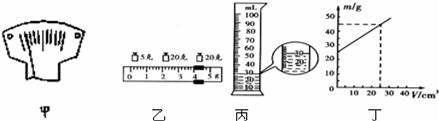

在学习了测量物质密度后，爱探究的小明想测出某种未知液体的密度，具体操作如下：
（1）将托盘天平放在 桌面上，将标尺上的游码移到零刻度处，发现指针偏向分度盘的右侧，如图甲所示，此时应将平衡螺母向 （选填“左”或“右”）端调节，直到指针指向分度盘的中央．
（2）测液体质量：天平平衡时，放在右盘中的砝码大小和游码的位置如图乙所示，则称得烧杯和液体的质量m为 g．
（3）测液体体积：将烧杯中的液体全部倒入量筒中，液面达到的位置如图丙所示，则该液体的体积V为 mL，尽管体积测量方法正确，但大家对他的实验过程及结果进行评估时，发现液体的体积测量值比它的实际值要 （选填“偏大”或“偏小”）．
（4）小明对测量方法进行修正后，测出了几组实验数据，并根据测量结果作出了“m﹣V”图象，如图丁所示，由图象可知该液体的密度为 g/cm3．
-
难度：
使用次数：266
入库时间：2016-04-21
如图甲是探究平面镜成像特点的实验装置图．小明将一块玻璃板竖直架在一把刻度尺的上面，并保持玻璃板与刻度尺垂直．再取两根完全相同的蜡烛A和B分别竖直放置在玻璃板两侧的刻度尺上，点燃蜡烛A，进行观察和调整．
（1）选用玻璃板代替平面镜是为了确定像与物的 关系．
（2）选用两根完全相同的蜡烛是为了比较像与物的 关系．
（3）小明想探究平面镜所成的像是实像还是虚像，把点燃的蜡烛A置于如图乙中所示的位置上，接下来的操作是： ．
（4）若蜡烛A以0.2m/s的速度远离玻璃板，则它的像远离玻璃板的速度是 m/s．且像的大小 ．
（5）细心的小芳透过玻璃观察蜡烛M的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是 ．
（6）若将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是 ．
-
难度：
使用次数：89
入库时间：2016-04-21

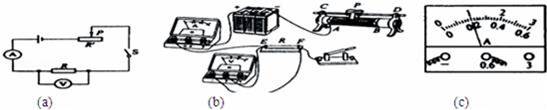

某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”．设计了如图（a）所示的电路图．
（1）连接电路时开关要 ．用笔画代替导线，请根据兴趣小组设计的电路图（a），把图（b）中实物图连接完整．
（2）若闭合开关后，若无论怎样移动滑片，发现电压表有示数，而电流表无示数，造成这种现象的原因可能是 ．
（3）排除故障后通过实验，该兴趣小组测得4组数据，如表所示，其中第4次实验时电流表指针位置如图（c）所示，请把测得的电流数值填入表格中．
实验
序号
电压
U/V
电阻
R/Ω
电流
I/A
1
2
4
0.5
2
2
5
0.4
3
2
8
0.25
4
2
10
（4）在此探究过程中，当E、F两点间的电阻由4Ω更换为5Ω后，为了探究上述问题，你认为应该采取的操作是
A．闭合开关，读出电流表示数
B．闭合开关，将滑动变阻器滑片适当向左移
C．改变电压表、电流表量程
D．闭合开关，将滑动变阻器滑片适当向右移
（5）从该实验中可得出什么结论？ ．（用文字表述）
（6 ）如将电路图中的电阻R换成小灯泡（U额=2.5V）来测量小灯泡的电阻，实验中测得5组实验数据中，并计算得出电阻值．结果发现，实验中测得的电阻的值是变化的，你认为电阻值变化的主要原因是： ．若电源电压U=4V，为了完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器．
实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.24
0.22
0.19
0.16
0.10
