入库时间：2016-04-21李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．
小明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改线．
（1）请在图中将接错的那根线上打“×”，另画一根导线，使电路连接正确．
（2）如果不改接这根导线，对实验的影响是： （具体说明是什么影响）．
（3）小明连接实验电路过程中，开关应该处于 状态，滑动变阻器接入电路的电阻 ．（选填“最大”或“最小”）
（4）小明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指示如图（丙）所示，则电流表的读数是 A，连接电路的电阻R的阻值是 Ω．
（5）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向 （选填“左”或“右”）移动；当定值电阻为10Ω，移动滑动变阻器滑应接入电路的阻值为 Ω．
-
难度：
使用次数：674
入库时间：2016-04-21
如图是引体向上的示意图，在体育课中，小明同学在半分钟内做了12个规范的引体向上．已知小明的质量为60kg，每次引体向上他能将自身重心提高0.4m，求：（g取10N/kg）
（1）小明每做一次引体向上所做的功是多少？
（2）小明整个过程中的功率是多少？
-
难度：
使用次数：231
入库时间：2016-04-21
“曹冲称象”是家喻户晓的典故，小明等同学模仿这一现象，制作了一把“浮力秤”．他们将厚底直筒形状的玻璃杯浸入水中，玻璃杯竖立在水中，如图所示，已知玻璃杯的质量为200g，底面积为30cm2，高度为15cm．（g=10N/kg）．求：
（1）将杯子开口向上竖直放入水中时（注：水未进入杯内），杯子受到的浮力．
（2）此时杯子底部受到水的压强．
（3）此浮力秤的最大称量（即量程）．
-
难度：
使用次数：88
入库时间：2016-04-21

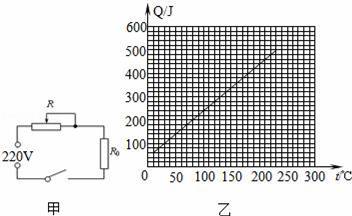

某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω．电阻值均不受温度影响．
（1）定值电阻R0的阻值是多大？
（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？
（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围．
