难度：
使用次数：210
入库时间：2016-04-21如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图．
-
难度：
使用次数：179
入库时间：2016-04-21
如图所示，一束光线从空气斜射向水面O点时，同时发生反射和折射现象，请在图中画出它的反射光线和水中折射光线的大致方向．
-
难度：
使用次数：189
入库时间：2016-04-21
软枝绿茶油是绿色食品，深受人们的喜爱．小明同学观察到一瓶装有这种茶油的瓶壁上标有“净含量500ml”字样，从中可知这瓶茶油的体积V= m3．他想：只需用一架天平和一个容积大于500ml的容器即可测出茶油的密度，于是小明进行了以下实验：
（1）把天平放在水平桌面上，将 移至零刻度处，然后调节天平平衡；
（2）接下来进行的操作是：
A．用天平称出这瓶茶油的质量m1；
B．将瓶中茶油倒入容器中，用天平称出空茶油瓶的质量m2；
C．算出茶油的密度ρ= （用物理量符号表示）．
（3）实验后小明和小华交流时，小华指出：采用上述实验方法测得茶油的密度要比实际的偏 （“大”或“小”），原因是 ．
-
难度：
使用次数：287
入库时间：2016-04-21

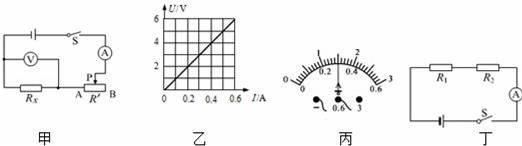

小明用如图甲所示的电路图，测量未知定值电阻Rx的阻值．
（1）实验开始前，滑动变阻器的滑片P应置于 （填“A”或“B”）端．
（2）小明闭合开关后，电流表和电压表都有示数，移动滑动变阻器的滑片时，发现电流表和电压表的示数都保持不变，可能的原因是 ．
（3）故障排除后，闭合开关，移动滑片P到不同位置时，分别测出通过电阻Rx的电流和对应的电压值，作出了如图乙所示的“U﹣I”图象，由图象可得Rx= Ω．
（4）同组的小华将定值电阻Rx换成额定电压为3.8V的小灯泡来“测小灯泡的额定功率”．于是他调节滑动变阻器的滑片P使灯泡两端的电压为3.8V时，电流表示数如图丙所示，则电路电流是 A，小灯泡的额定功率是 W．
（5）小华在实验过程中还发现，当小灯泡两端的电压逐渐增大时，通过它的电流也随之增大，灯泡的亮度变亮，这说明灯泡的亮度取决于它的 ．
（6）完成实验后，小华还想探究“导体中的电流与导体电阻”的关系，他选用两个电阻R1、R2（R1≠R2），设计的电路图如图丁所示．小华分别用电压表测出了R1、R2两端的电压．请你判断：通过以上操作，他能探究出“导体中的电流与导体电阻”的关系吗？ （填“能”或“不能”），你判断的依据是： ．
-
难度：
使用次数：138
入库时间：2016-04-21
钻井平台被称为流动的岛屿，如图所示是我国自行设计的钻井平台“海洋石油981”号正在南海西沙群岛工作的情境．该平台长114m，宽89m，自身质量为30670t，最大作业水深3000m，最大钻井深度可达10000m．（海水的密度取1.0×103kg/m3，g取10N/kg）问：
（1）如果工作人员以1.5m/s的速度从平台长边的一端走到另一端，需要多少时间？
（2）工作设备在最大作业水深处作业时，受到海水的压强为多少？
（3）如果不考虑工作人员和其它物资的重力，平台排开海水的体积为多少？
