难度：
使用次数：516
入库时间：2016-04-20如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是（ ）
A．电源电压为9V
B．电阻R0的阻值为6Ω
C．滑动变阻器的最大阻值为12Ω
D．R0的最小功率为4.5W
-
难度：
使用次数：156
入库时间：2016-04-20
如图所示，小磁针指向标画正确的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：174
入库时间：2016-04-20
下表是15℃时光在几种介质中运动的速度，如图是光在几种介质中发生折射的光路图．
介质
光速/m•s﹣1
密度/kg•m﹣3
空气
3×108
1.29
水
2.25×108
1.0×103
玻璃
2×108
（2.5﹣3）×103
（1）分析表中数据总结光速和介质关系可以得出的结论是： ．
（2）综合分析表中数据和光路图可以得出的结论是： ．
（3）夜晚我们看到的天空中的星星，都是经过大气层折射后位置 （选填“变高”或“变低”）的虚像．
-
难度：
使用次数：271
入库时间：2016-04-20

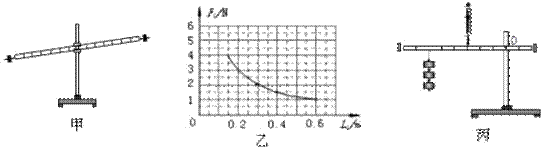

小明通过实验探究杠杆平衡时动力和动力臂的关系．
（1）实验前，将杠杆中点置于支架上，杠杆开始所处的状态如图甲所示，接下来的操作是向 调节平衡螺母使杠杆在水平位置平衡．
（2）实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L1和动力F1的数据，并利用实验数据绘制了F1与L1的关系图象，如图乙所示．请根据图象推算，当L1为0.1m时，F1为 N．
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明利用如图丙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符，其原因是： ．
-
难度：
使用次数：142
入库时间：2016-04-20

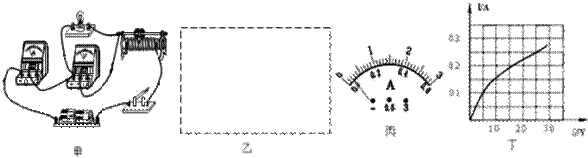

在“用伏安法测小灯泡电功率”的实验中，待测小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请根据甲图中的实物图在乙图中画出电路图．
（2）实验前在检查仪器时，发现电流表指针如图丙所示，则接下来的操作是 ．
（3）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图象（如图丁），则小灯泡的额定功率为 W．
（4）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑．灯泡亮度偏暗的原因是 ．
