难度：
使用次数：196
入库时间：2016-04-15小芳用漆包线在笔杆上绕制了一只螺线管，接入如图所示的电路．闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 端移动(填“a”或“b”)，此时灯泡的亮度 (填“变亮”、 “变暗” 或“不变”)．
-
难度：
使用次数：148
入库时间：2016-04-15
暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前它家电能表的示数如图所示，10天后它回到家中，电能表的示数为
．这段时间电视机消耗了_______Kw·h的电能，电视机处于屏幕保护状态时，电功率约为 ______W．你从电能表的盘面上还能获得什么信息：_______．(写出一条即可)
-
难度：
使用次数：105
入库时间：2016-04-15
小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R0的发热功率P0随电流I变化的关系，则表示“电源总功率PU随电流I变化的关系”图线是 ．如电源电压U保持不变，则由图象可知：电源电压U为 V，定值电阻R0的阻值为 Ω
-
难度：
使用次数：173
入库时间：2016-04-15

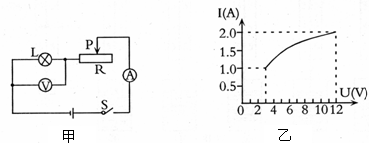

如下图甲所示，电源电压保持不变，小灯泡的额定电压为12V，滑动变阻器的最大阻值为15Ω，闭合开关S后，当
滑片P从最右端向左滑动过程中，小灯泡的I—U关系图像如下图乙所示。则小灯泡的额定功率为 ▲ W，电源电压为 ▲ V，当小灯泡正常发光时，滑动变阻器1min内产生的热量为 ▲ J。
-
难度：
使用次数：128
入库时间：2016-04-15

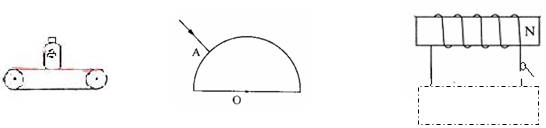

（1）．饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。如图所示，一瓶饮料与传送带一起水平向左匀速运动，不计空气阻力。请在图中画出饮料瓶受力的示意图。 (图中的A点表示重心)
（2）如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
（3）在虚线框内添上合适的电路元件，既能改变磁性强弱，又符合图中标定的通电螺线管的N极。
