入库时间：2016-04-14小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．
（1）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏．直到烛焰在光屏上成清晰的像，则该像是 的实像；（选填“放大”、“等大”或“缩小”）
（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的实像，（选填“倒立”或“正立”）
（3）小刚将蜡烛移至光具座上40cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰 的像．（选填“倒立”或“正立”）．
-
难度：
使用次数：70
入库时间：2016-04-14

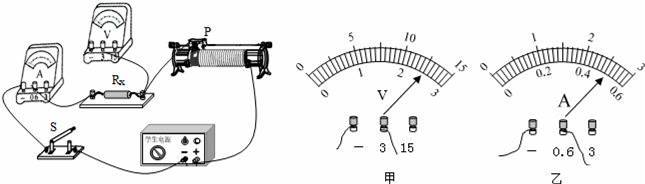

小岩利用“伏安法”测量未知电阻Rx的阻值．
（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整；
（2）电路连接正确后，闭合开关S，滑动变阻器滑片P数如图甲所示，电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻Rx的阻值为 ．
-
难度：
使用次数：179
入库时间：2016-04-14
如图所示，MM′为平面镜，AO为入射光线，ON为法线，入射角∠AON等于45°，已知∠NOB等于30°，∠NOC等于45°，∠NOD等于60°，则入射光线AO的反射光线将沿着 射出．（选填“OB”、“OC”或“OD”）
-
难度：
使用次数：141
入库时间：2016-04-14
甲、乙两辆车沿同一方向做匀速直线运动，其路程s随时间t变化的图象如图所示．当3s时，甲、乙两车的速度之差等于 m/s．
-
难度：
使用次数：191
入库时间：2016-04-14
小阳利用刻度尺、塑料碗、圆柱形玻璃筒和适量的水测量一块铁矿石的密度．以下是小阳设计的实验步骤，请你按照他的实验思路，将实验步骤补充完整．
（1）在圆柱形玻璃筒内放入适量的水，将塑料碗轻轻放入水中，塑料碗漂浮，用刻度尺测出此时玻璃筒内水的深度为h1，并记录在表格中；
（2）将铁矿石轻轻放入塑料碗中，塑料碗仍漂浮，用刻度尺测出此时圆柱形玻璃筒内水的深度为h2，并记录在表格中；
（3）
（4）已知水的密度为ρ水，利用测量出的物理量和ρ水计算铁矿石的密度ρ= 并将计算结果记录在表格中．
