入库时间：2016-04-13小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如表中的部分数据和如图所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）
额定电压
220V
频率
50Hz
额定加热功率
920W
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）若电阻R2的阻值为1210Ω，在傍晚用电高峰期，供电电压可能会下降．当实际电压只有198V时，R2的实际功率为多大？
-
难度：
使用次数：73
入库时间：2016-04-13
某
校物理活动小组的同学，在课余时间想把一个普通烧水壶改装成一个家庭用电热水壶．已知改装后的电热水壶热效率为80%，壶的容积为2L．在一个标准大气压下，用此电热水壶在7min内烧开一壶初温为20℃的水．[C水=4.2×103J/（kg•℃）]问：（1）烧开这一壶水需要吸收多少热量？
（2）改装后的电水壶的电功率是多大？
-
难度：
使用次数：229
入库时间：2016-04-13

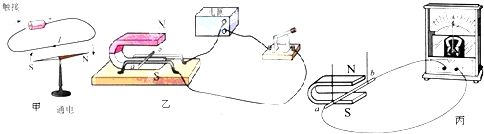

如图所示，电与磁的联系，可以用实验甲、乙、丙所证实，在这三个实验中：
（1）甲实验表明了
（2）乙实验证实 ，它在技术上的应用是
（3）丙实验证实了 ，它在技术上的应用是 ．
-
难度：
使用次数：138
入库时间：2016-04-13
在“探究电阻上的电流跟电压、电阻的关系”的实验中．

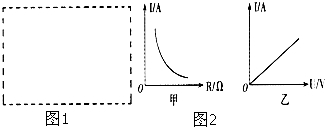

（1）请你在图1方框中画出该实验的电路图．
（2）①由于电路中电流的大小受多种因素的影响，所以我们在探图究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法．
②图2中甲乙是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是 图；表示电阻不变时，电流随电压变化的图象是 图．（填“甲”或“乙”）
（3）在探究过程中，使用滑动变阻器的目的是 和 ．
（4）实验的结论是：① ． ② ．
-
难度：
使用次数：61
入库时间：2016-04-13

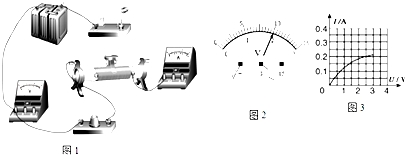

在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω．可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω．他们所设计的实验电路如图1所示．
（1）在连接电路时，开关应处于 状态，电流表的量程应选0～ A．应该选用的滑动变阻器是 （选填“R1”或“R2”）．
（2）请你用笔画线代替导线，将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图1中滑动变阻器的滑片P应位于 （选填“左”或“右”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V，若他想测量小灯泡的额定功率，应将图1中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V．
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 W．
