入库时间：2016-04-12图甲是用伏安法测电阻的电路图，现有 “50 Ω1 A、100Ω0.5A” 两种规格的滑动变阻器各一支，电源为两节新干电池，待测电阻Rx的阻值约为5Ω.
甲
(1) 你认为该实验中应选择 滑动变阻器更合适。
(2)移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为________Ω.
(3) 接通开关前，变阻器滑片P应该调到 端（填a或b)。
(4) 实验过程中突然电流表的示数减小到0，电压表示数接近电源电压。原因是 。
(5) 小刚还想用这个电路，探究导体中的电流与电阻的关系。他还应增加 。
-
难度：
使用次数：165
入库时间：2016-04-12
在探究“杠杆的平衡条件”实验中，某同学记录了三次实验数据如下表：
实验次序
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
20
2.0
10
2
2.0
5
1.0
10
3
2.0
15
2.0
10
4
3.0
10
2.0
15
(1)这四次实验数据中有一次是错误的，记录错误数据的实验次数是_________，由正确实验结果可得杠杆的平衡条件是______________________________。

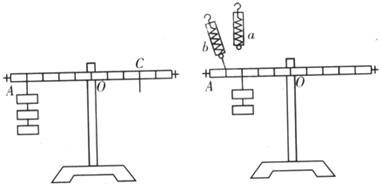

(2)如下左图所示，当在A处挂了三个钩码时，要使杠杆平衡，应在C处挂__________个钩码(每个钧码的质量相等)。
(3)若某次实验中用弹簧测力计竖直向上拉杠杆一端的A点，如上图所示，杠杆平衡时弹簧测力计的示数为F
；若在A点斜向上拉，杠杆要求在水平位置再次平衡时，弹簧测力计的示数为Fb，则F__________ (填“大于”“小于”或“等于”)Fb．(4)在开始实验前先要调整杠杆在水平位置平衡，其目的是 。
(5) 实验结束后，他们提出新的探究问题“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图乙所示装置进行实验，发现用弹簧测力计在左端不同位置竖直向上拉，且使处在如图所示位置静止，测出拉力大小都与平衡条件不相符，其原因是 ．
