难度：
使用次数：170
入库时间：2016-04-12小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是（ ）
A．电源的右端为正极 B．通电螺线管的左端为S极
C．小磁针一直保持静止 D．小磁针N极向右转动
-
难度：
使用次数：164
入库时间：2016-04-12
志成利用图示装置探究感应电流产生的条件．
（1）开关闭合后，将AB棒沿着水平方向向右运动时，观察到灵敏电流计指针 （偏转/不偏转）；
（2）要使灵敏电流计的指针偏转方向与（1）中相反，可采取的具体措施是： （写出一种即可）；
（3）实验还发现若AB左右运动速度越快，灵敏电流计指针偏转越明显，这说明感应电流大小与 有关；
（4）若将图中灵敏电流计换成 ，该装置还可以用来研究通电导体在磁场中受到力的作用，并据此制成了 （发电机/电动机）．
-
难度：
使用次数：96
入库时间：2016-04-12

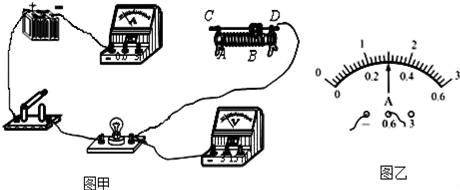

用如图甲所示电路测量小灯泡的额定功率，小灯泡上标有“3.8V”的字样，额定功率约1W，滑动变阻器R0的规格是“20Ω 1A”，电源电压恒为6V．
①连接不完整的电路如图甲所示，请用笔画线代替导线，将实物电路连接完整（要求导线不交叉，滑片向右移，灯光变亮）
②连接好电路后，为了保证电路安全，应将滑动变阻器滑片移至 （选填“A”或“B”）端，才能闭合开关；
③电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是
A．更换小灯泡 B．检查电路是否断路 C．移动滑动变阻器滑片，观察小灯泡是否发光
④当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是 W
⑤小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片要使灯正常发光过程中，电压表的示数很难准确显示3.8V，可能因此造成一定的测量误差．她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度．请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
a．断开开关， ；
b．闭合开关， ，并读出此时电流表的示数；
c．计算出灯的额定功率．

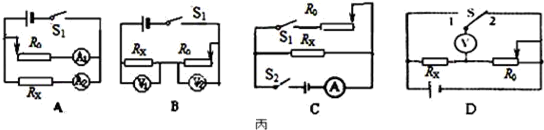

⑥完成上述测量后，牛顿小组的同学还想测量一段电阻丝Rx的阻值，他们增加一些实验器材分别设计了如图丙所示的四种电路，其中不可行的是
-
难度：
使用次数：56
入库时间：2016-04-12
小璇春节回老家过年，爸爸开的是新买的混合动力汽车．混合动力汽车是一种新型汽车，它有两种动力系统．汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的浪费．两种动力系统也可以独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力．如表是小璇家的混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能．求：
电池容量
44kW•h
输入电压
220V
输入电流
20A
输出电压
150V
（1）在家庭电路中对放电完毕的蓄电池充满电要多长时间？
（2）若仅由汽油机提供动力，假设一箱汽油完全燃烧放出的热量的24%与蓄电池储存的能量相当，汽车一箱油是多少升？（汽油的热值为3.0×107J/L）
-
难度：
使用次数：100
入库时间：2016-04-12

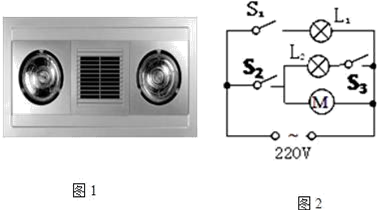

小璇回到老家时，天很冷，她发现洗澡需要用一种“浴霸”如图1． 该“浴霸”具有照明、吹风和加热三个功能，其中照明灯L1和吹风机（用
表示），均可以单独控制，加热灯L2只有在吹风机启动后才可以工作．如图所示“浴霸”的简化电路图（如图2）及铭牌．额定电压
220V
照明灯
额定功率
40W
加热灯
额定功率
500W
吹风机
额定功率
50W
求：（1）照明灯L1正常工作时电阻为多少？
（2）正常工作时通过加热灯L2的电流是多少？
（3）通常在洗前10min只开启加热灯L2取暖给浴室预热，问在这10min内电路消耗的电能是多少？
（4）小璇洗澡时不小心用水喷淋了浴霸，会出现什么危害？
