入库时间：2016-04-09在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_____的位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_________________。如图是根据实验数据绘制的图像，由图像可知：电阻一定时，导体中的电流与加在这段导体两端的电压成_______关系；由图像还能得出电流与_________之间的关系。
-
难度：
使用次数：140
入库时间：2016-04-09
小岩利用“伏安法”测量未知电阻Rx的阻值。

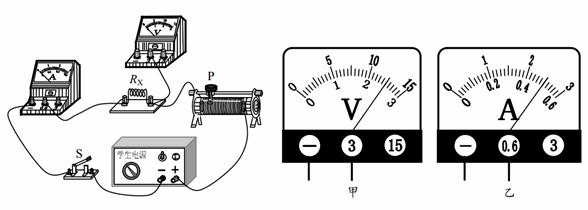

（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整；
（2）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为＿＿＿＿＿V，电流表的示数为＿＿＿＿＿A，电阻Rx的阻值为＿＿＿＿＿Ω。
-
难度：
使用次数：66
入库时间：2016-04-09
某同学用如图甲所示的实验装置测小灯泡的电阻：
甲乙
（1）请你帮他用笔划线代替导线连接实物电路，导线不允许交叉。
（2）该同学连接好电路后，闭合开关，发现小灯泡不亮，电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路故障可能是＿＿＿＿＿。
（3）该同学排除电路故障后，完成实验并将实验数据绘制成图像，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的电阻为＿＿＿＿＿Ω。
（4）该同学提出在测定值电阻的实验中，绘制的图像是一条直线，而本实验得到的是曲线，你认为原因可能是＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：666
入库时间：2016-04-09
如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。闭合开关S，灯L正常发光．则
（1）灯泡正常发光时的电阻？
（2）电流表的示数是多少？
（3）电源电压是多大？
-
难度：
使用次数：769
入库时间：2016-04-09

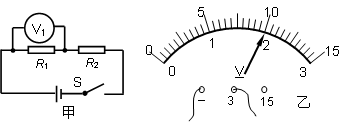

如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
