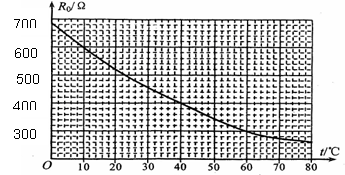

入库时间：2016-04-09某负温度系数（NTC）的温敏电阻R，其阻值与温度的关系如图丙。现用该电阻测量环境的温度，实验电路如图甲：
（1）据图甲，将图乙连接完整，且使滑片向右滑动时，电流表的示数增大；
（2）该温敏电阻的阻值随温度的降低而＿＿＿＿；
（3）当温敏电阻在某环境中放置足够长时间后。电压表读数为2V，电流表读数为0.5mA，此时温敏电阻的阻值是＿＿＿＿＿Ω，该环境温度是＿＿＿＿＿℃。
甲 乙
丙
-
难度：
使用次数：171
入库时间：2016-04-09
现有下列器材：一个电压为U且保持不变的电源，两个定值电阻R1和R2（已知电阻值R1＝2R2），导线若干，它们分别与图中的A、B、C、D的有关接线柱连接，把一个电流表先后接在有关接线柱之间，结果发现：
①若把电流表接在接线柱A、D之间，电流表指针偏转到某一位置（设这时的示数为I）；
②若把电流表改接在接线柱B、C之间，它的示数为I/2；
③若把电流表改接在接线柱A、C之间，它的示数变为I/3．
根据上述测试结果，在方框内画出有关接线柱间电源、电阻、导线的连接情况，并标明R1、R2。
-
难度：
使用次数：475
入库时间：2016-04-09
如图所示，电源电压恒定，R1=30Ω，R2=60Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数。
-
难度：
使用次数：850
入库时间：2016-04-09
如图所示，R1是0~20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：
（1）R2的阻值和变阻器R1接入电路的电阻?
（2）电流表A1的量程是0~3A，电流表A2的量程是0~0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？
-
难度：
使用次数：983
入库时间：2016-04-09
如图所示的电路，电源电压为6V且保持不变，滑动变阻器R1标有“50Ω 2A”字样。
（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
