难度：
使用次数：88
入库时间：2016-04-09如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表V2示数变化的图像，电源电压为_____V，电阻R1的阻值为_____Ω。
-
难度：
使用次数：293
入库时间：2016-04-09
如图所示，电源电压保持不变，电阻R1＝5Ω，R2＝15Ω．只闭合开关S2，R1与R2为＿＿＿＿联；断开开关S2，且闭合开关S1和S3，R1与R2为＿＿＿＿联，此时通过R1与R2的电流之比为＿＿＿＿．
-
难度：
使用次数：100
入库时间：2016-04-09

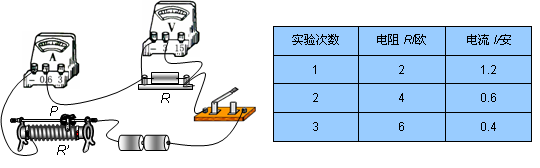

如图是某同学研究电流与电阻关系的实物图。
（1）实验时，将定值电阻R由2Ω换成4Ω，滑动变阻器R′的滑片户应向________（选填“左”或“右”）端移动才能使电阻R两端的电压保持不变。
（2）上表是他的实验记录，分析表中数据可知，他在实验时，将电阻R两端的电压控制在____________伏。
-
难度：
使用次数：169
入库时间：2016-04-09
在“用电压表和电流表测电阻”的实验中，提供的器材有：待测电阻R（阻值约为5Ω）、两节就干电池、电压表（量程“0～3V”、“0～15V”）、电流表（“0～0.6A”、“0～3A”）、滑动变阻器、开关、导线若干。
（1）电压表的量程应选＿＿＿V
（2）小兰同学按如图所示的电路图连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度很小，不到量程的1/5。小兰检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了＿＿＿（a或b）位置，二是＿＿＿（电压表、电流表）的量程选择不当。
（3）小勇同学自己连接好电路后通过实验得到多组数据，并作出如图所示的U-I图像，则小勇同学把电压表并联在了＿＿＿（电阻R或滑动变阻器）的两端。根据U-I图像，可求得待测电阻R=＿＿＿Ω。
-
难度：
使用次数：159
入库时间：2016-04-09
利用电流表、已知阻值的定值电阻R0和恒压电源，同样可以测出来未知电阻Rx的阻值。如图所示：
（1）闭合开关_____________，测出通过已知电阻R0的电流I0。
（2）_________________。（模仿步骤1写出必要的操作内容及对应物理量）
（3）则电阻Rx=_______________________。
