难度：
使用次数：189
入库时间：2016-04-09如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（ ）
A．灯泡L2灯丝断了 B．滑动变阻器短路了
C．灯泡L2短路了 D．滑动变阻器接触不良
-
难度：
使用次数：84
入库时间：2016-04-09
如图所示的电路中，电源电压恒为24V，电阻R1=R2=120Ω，两只电流表的量程均为0～0.6A，当闭合开关时，两只电流表的示数均为0.2A，若故障由这两个电阻中的其中一个引起，则出现的故障是（ ）
A．R2短路 B．R2断路 C．R1短路 D．R1断路
-
难度：
使用次数：344
入库时间：2016-04-09
如图所示电路中，电源电压9V恒定不变，R1=6Ω，R2=3Ω，当开关S闭合，滑动变阻器的滑片从最右端移到R1的中点时，电流表示数＿＿＿＿（选填“变大”“变小”或“不变”），电压表的示数为＿＿＿＿。
-
难度：
使用次数：324
入库时间：2016-04-09

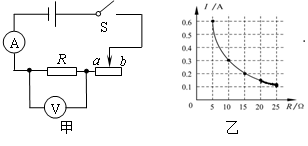

图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_________V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压_______（选填“改变”或“不变”），滑动变阻器的滑片应向_______（选填“a”或“b”）端滑动．
-
难度：
使用次数：86
入库时间：2016-04-09
如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数___________，电压表示数与电流表示数之比_____________。（两空均选填“变大”、“变小”或“不变”）
