难度：
使用次数：172
入库时间：2016-04-09如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（ ）
A．ΔU1=0V ΔU2=2V ΔU3=1V
B．ΔU1=0V ΔU2=2V ΔU3=2V
C．ΔU1=0.5V ΔU2=1V ΔU3=1.5V
D．ΔU1=0.2V ΔU2=1V ΔU3=0.8V
-
难度：
使用次数：173
入库时间：2016-04-09
在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω。闭合开关S，当滑动变阻器R′的滑片P在中点C时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A。则电源电压U与滑动变阻器R′的最大阻值为（ ）
A．6V 10Ω B．6V 20Ω C．12V 20Ω D．12V 40Ω
-
难度：
使用次数：67
入库时间：2016-04-09
如图所示当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲︰U乙为4︰1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲︰I乙为（ ）
A．4︰3 B．3︰2 C．3︰4 D．3︰1
-
难度：
使用次数：114
入库时间：2016-04-09
实验室有甲、乙两只灯泡，甲标有“15V 1.0A”字样，乙标有“10V 0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（ ）
A．25V B．35V C．17.5V D．12.5V
-
难度：
使用次数：450
入库时间：2016-04-09

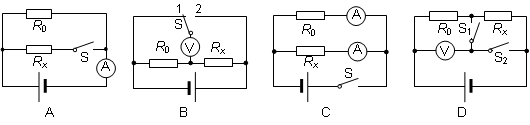

下列四个图中，电阻R的阻值已知，电源电压未知且保持不变，以下四个图中不能测出Rx阻值的是（ ）
