难度：
使用次数：425
入库时间：2016-04-07用如图所示装置研究“阻力对物体运动的影响”实验．
（1）实验时，让小车从斜面同一高度滑下，目的是使小车到达平面时具有 ________________．
（2）如图所示的三种情况，小车在毛巾表面滑行时运动状态最容易改变．是因为该表面_______________最大，导致小车受到的摩擦力最大.
（3）结论：表面越光滑，小车运动的距离越远,推理：如果运动物体不受力，它将做
（4）通过该实验说明力不是维持物体运动的原因，而是_____________________的原因。
-
难度：
使用次数：72
入库时间：2016-04-07
某班同学在“测量小灯泡的电功率”的实验时，实验台上给他提供的器材有：三节新干电池，电流表（0﹣0.6A、0﹣3A）、电压表（0﹣3V、0﹣15V）、“50Ω、1A”和“30Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干．

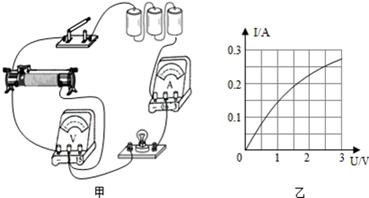

（1）如图所示是某组同学连接的实验电路，可以更改其中的一根导线就将其改正确。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）。
（2）电路连接正确后，闭合开关前，将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。该电路故障可能是 。
（3）排除故障后该小组正确操作实验，测量数据如下表所示
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.20
0.19
0.16
0.05
分析实验数据可知：
①小灯泡的额定功率为 W。
②7、8两次实验中，灯泡熄灭的原因是 。
③小灯泡在断电一段时间后的电阻可能是 （选填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
（4）为了顺利完成实验，小明在实验中应选用规格为 _________的滑动变阻器．
-
难度：
使用次数：72
入库时间：2016-04-07

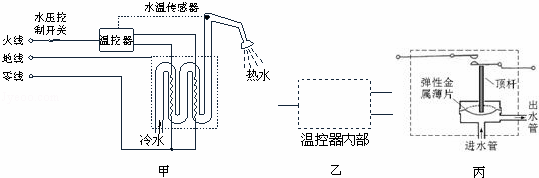

无水箱式电热水器具有体积小、加热快的优点，图甲是它的工作原理图．
（1）温控器：水温传感器测量到出水温度并将信息传给微电脑芯片，微电脑芯片将测量到的水温和预先设定的温度进行比较，然后即时控制温控器内的两个开关的状态，从而让喷头喷出预先设定温度的热水．请在图乙虚线框中补齐温控器内的两个开关．
（2）水压控制开关：当热水器内没有水或水压过低时，图丙所示的水压控制开关能确保电热水器停止工作．图中顶杆必须具有很好的_______性才能防止漏电．
（3）家庭电路中该电热水器在正常电压下工作，当喷头喷出水的流量为4.5L/min时，5℃的冷水经过加热后温度最高可达38℃，已知通过电热水器的电流为52.5A，则该电热水器的加热效率多少？
