难度：
使用次数：124

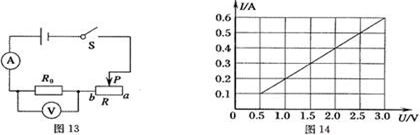

入库时间：2016-04-07如图所示(甲)是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图(乙)，则图象可知
A.电阻R0两端电压与通过R0的电流成正比 B. R0的电阻值是10Ω
C. 滑动变阻器R的最大阻值是25Ω D. 该电路最小功率0.05W
-
难度：
使用次数：80
入库时间：2016-04-07
如图所示是太阳能LED照明路灯．它主要由太阳能电池板、LED灯头等部分构成．LED是一种发光二极管，通过电流能够发光，可以把电能直接转化成 能．太阳能是 能源（填“可再生”或“不可再生”），它是太阳内部氢原子核发生 （选填“裂变”或“聚变”）时释放出的核能．
-
难度：
使用次数：105
入库时间：2016-04-07
“辽宁舰”服役，圆了中国航母梦。如图为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度。
(1)牵引索与蒸汽活塞连接的两个滑轮为 （定滑轮/动滑轮）， 作用是_____________ ；
(2)气缸内蒸汽体积膨胀，对外做功，内能 ，同时推动活塞，使舰载机获得巨大的牵引力。
-
难度：
使用次数：104
入库时间：2016-04-07
为了比较水和酒精的吸热能力，小明在实验室用如图所示的装置做了实验。（在实验条件下，水的沸点为100℃，酒精的沸点为78℃）
（1）在两个容器内装入质量相同的水和酒精，它们的初始温度都为20℃。选用相同电加热器的目的是：使水和酒精在相同时间内_____________。
（2）小明在同时加热一段时间后，发现酒精温度升高到60℃，而水的温度升高到43℃，这说明______的吸热能力强。酒精的比热容是_______________.
（3）小明继续同时加热较长时间，发现酒精温度升高到78℃，而水温升高到86℃，仪器装置都正常工作，可能的原因是______________________________________________。
（4）实验选用电加热器而不用酒精灯加热，其优点是________________________(写一条)
-
难度：
使用次数：66
入库时间：2016-04-07
在研究杠杆平衡条件的实验中：
（1）小明调节杠杆在水平位置平衡后，按图甲所示，通过加挂钩码分别改变F1、F2，仍使杠杆在水平位置平衡，并用刻度尺在杠杆上测出对应的L1和L2，记录的实验数据如下表：
次数
F1/N
L1/cm
F2/N
L2/cm
1
1
8
2
4
2
2
8
1
16
3
2
12
3
8
小明通过观察以上实验装置，并分析数据得出杠杆平衡的条件是：“动力乘以动力作用点到支点的距离=阻力乘以阻力作用点到支点的距离”．小华认为小明的结论不正确，小华为了验证自己的观点，只将图甲中的F1改用弹簧测力计来拉，实验中改变拉力的＿＿＿＿，仍使杠杆在水平位置平衡时，比较拉力的＿＿＿，即可证明小华的观点是否正确．
（2）某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件，如图乙所示，当杠杆在水平位置平衡时，他测出从支点O到硬币边缘的距离作为力臂L1和L2的大小，他测力臂的方法是＿＿＿的（选填“正确”或“错误”）．如果将两边的硬币以相同速度同时匀速向支点移动的过程中，则杠杆＿＿＿＿（选填“仍平衡”、“向左倾斜”、“向右右倾斜”）．
