难度：
使用次数：348
入库时间：2016-04-07如图1所示，容器中间用隔板分成大小相同且互不相通的A，B两部分，隔板下部有一圆孔用薄橡皮膜封闭．橡皮膜两侧压强不相等时，会向压强小的一侧凸起。
（1）探究“液体压强与液体密度的关系”时，左右两边液体应满足要求：
。
（2）探究“液体压强与液体深度的关系”时，小芸同学在A，B两侧倒入深度不同的水后，实验现象如图2所示．由该实验现象得出结论：在液体密度相同时，液体深度 ，液体压强越大．
（3）实验中在A、B两侧分别导入水和盐水，当橡皮膜相平时，两侧深度为10cm、12cm，则盐水的密度为 Kg/m3
-
难度：
使用次数：76
入库时间：2016-04-07

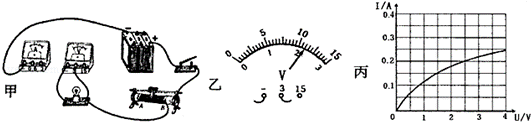

在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6Ⅴ，小灯泡额定电压为2.5Ⅴ（灯丝电阻约为12Ω）．
（1）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用 ．
A．“15Ω 0.5A”的滑动变阻器 B．“20Ω 0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整．
（3）连接电路时，开关应 （填“闭合”或“断开”）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到 端（填“A”或“B”）．
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 端移动（填“A”或“B”）．
（5）通过小灯泡的电流随它两端电压变化的关系如图丙所示．分析图象可知：该小灯泡正常发光时的电阻是 Ω；额定功率为 W．
-
难度：
使用次数：148
入库时间：2016-04-07
为探究“电流通过导体产生的热量跟哪些因素有关”，小明设计了如图所示的实验电路，电阻丝R1和R2分别装在两个密闭的空气盒内，R3固定在盒外，R1=5Ω，R2=R3=10Ω，橡胶管将密闭空气盒和装有红色液体的U形玻璃管相连。
（1）根据实验电路，可以知道明研究的是：电流通过导体产生的热量与 的关系。
（2）在实验中，观察U形玻璃管中液面高度差的目的是为了判断 。
（3）通电一段时间,发现其中一个U形管液面高度几乎不变,则出现该现象的原因可能是 。
-
难度：
使用次数：87
入库时间：2016-04-07
电水壶在1891年诞生于芝加哥。随着科技的发展，快捷、安全、便利、充分利用能源日渐成为了水壶的主要特点，到了二十一世纪便成为全球的畅销品。电水壶具有水沸腾后自动断电、防干烧断电的功能。电水壶工作电路如图所示，其中S是双金属温控开关，R1是电热管，当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处，处于保温状态。
（1）小明发现将壶盖打开烧水，水烧开后电水壶将不会自动断电，说明温控开关是依靠
感温，从而实现自动化。
（2）A、B是两种不同颜色的灯，红色表示加热，黄色表示保温，则A灯为 色。
（3）若在加热状态时，R1阻值为55Ω。将壶中1kg水，初温25℃，把这些水加热到100℃所需时间为10 min，则该电热水壶的效率为多少（不计指示灯电阻，计算结果保留1位小数）．
