难度：
使用次数：146

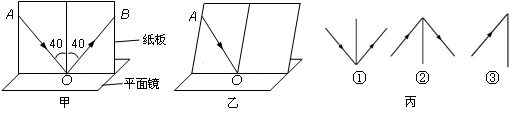

入库时间：2016-04-05在探究“光的反射定律”实验时，进行如图所示的实验操作。
（1）小明让光线贴着垂直于镜面的纸板沿AO方向射向镜面，反射光沿OB方向射出，并用量角器测量入射角和反射角的大小，结果如图甲所示，接下来小明应该多次改变 ，重复上述操作，最终才能得出“反射角等于入射角”的普遍性规律。
（2）在实验过程中，若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线＿＿＿＿＿（选填“在”或“不在”）同一平面内，若此时通过平面镜观察纸板，则看到的图像应为丙图中的＿＿＿＿＿（选填“①”、“②”或“③”）。
-
难度：
使用次数：353
入库时间：2016-04-05

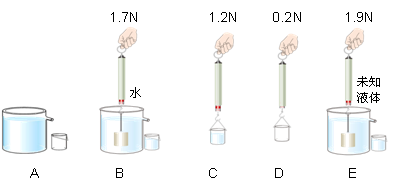

为了探究圆柱体在不同液体中受到的浮力，某同学进行了如图所示的实验。
（1）为了探究F浮与G排的关系，需要在图中操作的基础上增加一个步骤。请写出该步骤的内容：
（2）由图中步骤B、E可知，浮力的大小跟 有关。
（3）圆柱体的体积为 m3；未知液体的密度为 kg/m3，在E图中若圆柱体触到了溢水杯杯底，会导致该液体密度的测量值偏 。
-
难度：
使用次数：62
入库时间：2016-04-05
小明同学做“测定小灯泡电功率”的实验，器材如图甲所示，干电池是新的。小灯泡标有“2.5V”字样，滑动变阻器有“5Ω 1A”和“20Ω 2A”两种规格。
甲 乙
（1）在图甲所示的电路中，两根导线尚未连接，请你用笔画线代替导线在图中正确连接。要求：滑片在右端时阻值最大。
（2）小明正确连接电路，实验步骤也正确，闭合开关后，发现小灯发光较亮，电压表和电流表示数如图乙所示。小明经过思考发现了问题，对实验器材进行了适当的调整，然后重新实验，闭合开关，移动滑动变阻器的滑片，发现滑片在中点位置时，小灯泡正常发光。你认为他对实验器材做了怎样的调整： 。
（3）小灯正常发光时，变阻器连入的电阻为 Ω，小灯正常发光时的电流为
A，小灯的额定功率为 W。
-
难度：
使用次数：114
入库时间：2016-04-05
电梯为居民出入带来很大的便利，小明家住6楼，每层楼高3m，放学后，乘电梯回家：
（1）小明的体重为500N，电梯在20s内将小明送到家，在此过程中，电梯上升的平均速度是多少？电梯对小明做功的功率为多少？
（2）小明查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A 接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作。在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
①在图中的控制电路中，电磁铁上端为其磁场的 极，当压敏电阻R2受到的压力F增大时，电磁铁的磁性＿＿＿＿＿（填“增强”、“减弱”或“不变”）。
②若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
