入库时间：2016-04-05某同学为了研究浸在液体中的物体所受浮力的规律，设计了如图甲所示的实验。他将弹簧测力计一端固定，另一端挂一合金块A，开始时他将合金块A浸没在装有水的容器中。容器底部有—个由阀门B控制的出水口，实验时，打开阀门B缓慢放水，在此过程中金属块始终不与容器底部接触。弹簧测力计示数随放水时间变化的规律如图乙所示。(g取10N／kg)
(1)合金块A受到的最大浮力为 N。
(2)合金块A的密度是 kg／m3。
(3)在容器中用一条水平的实线作出放水40s时水面的大致位置。
-
难度：
使用次数：238
入库时间：2016-04-05
在探究杠杆平衡条件的实验中：
（1）小丽把杠杆支在支架上，若杠杆左端下沉，可调节左端的平衡螺母向______端移动，使杠杆在水平位置平衡。
甲 乙 丙 丁（2）如甲图所示，在杠杆右边B处挂两个相同的钩码，要使杠杆仍在水平位置平衡，应在杠杆左边A处挂 个相同的钩码。
（3）如乙图所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，杠杆仍然在水平位置平衡，弹簧测力计的拉力F （填“变大” 、“不变” 或“变小”），原因是 。
（4）探究过程中，如图丙在杠杆左端某一固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。根据多次测量的F、L数据，画出F和
的图线如图丁，由图丁可得出杠杆平衡的条件是F与L成 ，根据杠杆平衡条件，可求出重力G的力臂是 m。 -
难度：
使用次数：108
入库时间：2016-04-05
某同学手头有一个额定电压是6V、正常工作电流约为0.5A的小灯泡，他想研究：通过小灯泡的电流和小灯泡两端的电压的关系。实验室给他提供的器材如下：电流表（0～0.6A～3A），电压表（0～3V～15V），三个规格分别为“10Ω 2A”、 “20Ω 2A”、 “200Ω 1.5A”的滑动变阻器，电压为9V的电源，开关和若干导线。

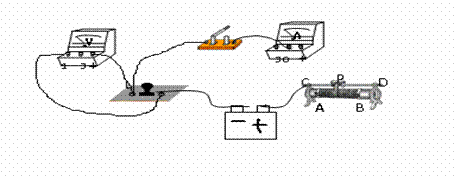

(1)请你用笔画线代替导线，帮他把电路图连接完整，要求滑片向右移时，小灯泡变暗。
(2)实验过程中，该同学边调节滑动变阻器，边观察电压表和电流表的示数，实验记录的数据如下表所示。分析实验数据发现，通过小灯泡的电流与灯泡两端的电压不成正比，这是因为 。
实验次数
1
2
3
4
5
6
电压表示数/V
1
2
3
4
5
6
电流表示数/A
0.19
0.28
0.36
0.42
0.47
0.52
(3)根据这个电路，还可以测定小灯泡的电功率，该灯泡的额定功率为 W。通过分析你认为该同学选用了规格为 的滑动变阻器。
(4)若将小灯泡换成螺线管，则当滑片向左移动时，它能够吸起的大头针的数量将 。
-
难度：
使用次数：155
入库时间：2016-04-05
电压力锅集高压锅和电饭锅的优点于一体，既安全又节能．某型号电压力锅的额定电压为220V，右图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40 mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；R0是特殊电阻，其阻值随锅内温度变化而改变；接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．
（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值．
（2） 当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大?
（3）在保压状态下，加热器正常工作1h耗电0.2kWh，求R2的阻值．
（4）用该压力锅对5 L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度?（已知消耗的电能有90％被有效利用，水的比热容为4.2×103J／(kg·℃)．
