入库时间：2016-04-05如图所示，学习光学知识后，小明对有关实验进行了思考和创新。
（1）在探究“平面镜成像的特点”实验中，使用透明玻璃而不使用平面镜的目的是 ；与本实验研究方法相同的是_____ ___（只有一个选项正确，将正确选项的字母填在横线上）。
A．在研究光的传播时引入了“光线” B．研究牛顿第一定律
C．研究影响滑动摩擦力大小的因素 D．研究串、并联电路电阻的规律
（2）当点燃的蜡烛放在玻璃板前20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了。小明用凸透镜替换玻璃板，将其放置在AB中点且垂直AB的位置上，将光屏放置在B点时，发现光屏上恰好成了一个清晰的倒立______的实像，该凸透镜的焦距为__ ___cm。
此时固定蜡烛，换用一个焦距略小一些的凸透镜进行实验，则光屏需向＿＿＿＿（填“靠近”或“远离”）凸透镜的方向移动，才能在光屏上再次成清晰的像。
-
难度：
使用次数：531
入库时间：2016-04-05

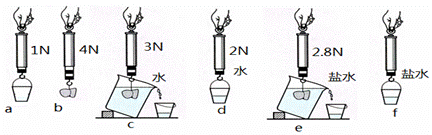

为了探究浮力的相关规律，小明进行了如下探究：
（1）比较 四幅图，可知浮力大小等于物体排开液体所受的重力；
（2）比较图c与图e可得到的结论是_____________________________________；
（3）图f中弹簧测力计的示数为________，图b中物体的密度为__________；图e中盐水的密度为__________；
(4)d图中桶底受到的压强p1与f图中桶底受到的压强p2之比为p1 ：p2＝ 。
-
难度：
使用次数：69
入库时间：2016-04-05

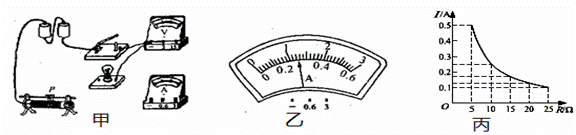

小明利用如图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5A）、R2（50Ω 0.5A）、R3（500Ω 1A）。
⑴请你在图甲中用笔画线代替导线完成电路连接。
⑵闭合开关后，若发现灯泡不亮，电流表示数为零，而电压表指针明显偏转，则电路故障为 ；
⑶调节滑片P，使电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为________Ω，额定功率为 W。
⑷以下为灯泡的相关图像，不正确的是 ：
⑸灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丙所示的电流I随电阻R变化的图像，则小明选用的滑动变阻器是_______（选填“R1”、“R2”或“R3”），若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为 。
-
难度：
使用次数：147
入库时间：2016-04-05
小明去地铁站时发现电梯空载时运行较慢，有人站上去时运行较快。
（1）如图是电梯动力装置示意图，小明分析：当人站在电梯上，压敏电阻R的阻值减小，电磁铁的磁性变强，衔铁与触点 （填“1”或“2”）接触，带动电梯的电动机的转速变 。电阻R1是限流电阻，请根据小明的分析完成电路图的连接。
（2）电梯的部分参数如下：
额定电压(V)
效率(％)
速度(m/s)
最大承重（t）
长(m)
高(m)
380
80
0.5
5
25
7.6
试求电梯满负荷状态工作时的电流。
