入库时间：2016-04-05(2015·泰州姜堰区质检)LED是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品。LED灯发光的颜色还会随其两端电压的变化而变化，对应关系如表。某同学用一盏LED灯与
一个50Ω的定值电阻组成如图所示的电路，已知电源电压保持为4.2V不变。请回答下列问题：两端的电压/V
2
2.4
3.2
LED灯的颜色
红
黄
蓝
(1)闭合开关S，若毫安表(为读数更精确的电流表)的读数为20mA，通过计算说明，此时LED灯发出的光是什么颜色？
(2)闭合开关S，若R的实际功率为0.08W，求此时：
①电路中的电流是多大？
②10min内LED灯消耗的电能是多少焦耳？
-
难度：
使用次数：1375
入库时间：2016-04-05

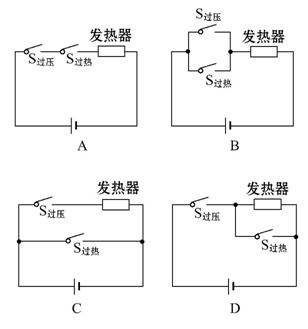

对于自动电压力锅，当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。图中反映了压力锅内部电路的是( )
