难度：
使用次数：232
入库时间：2016-04-05(2015·扬州江都区质检)如图所示为汽车启动电路，请在图中用笔画线代替导线将汽车的启动原理图连接完整。说明：当钥匙插入仪表板上的钥匙孔并转动(相当于闭合开关)，电动机工作，启动汽车；电磁铁的工作电压小于电动机的工作电压。
-
难度：
使用次数：54
入库时间：2016-04-05
如图所示，从一个不能打开的盒子(内有电池组、电阻等电路元件)上的两个小孔中伸出一段细软的长导线，请你在不断开该导线的情况下，设计一个方案判断该导线中是否有电流。
(1)你还需补充的器材是
；(2)主要的实验步骤： ；
判断方法 。
(3)该方案所依据的物理知识是 。
-
难度：
使用次数：208
入库时间：2016-04-05

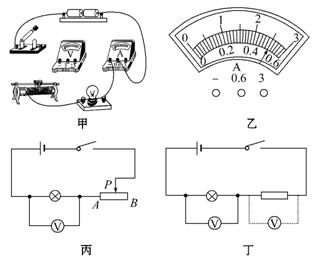

(2015·河南唐县质检)如图所示，在“测量小灯泡的电阻”实验中，小灯泡的额定电压是2.5V。
(1)请你用笔画线代替导线将图甲所示电路连接完整。
(2)小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是 。
(3)排除故障后，继续实验，如图乙所示是小灯泡正常发光时的电流，灯泡的额定功率是 W。聪明的小梦顺便又算出了灯泡正常工作时的电阻为RL= Ω。
(4)大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：
大梦：用如图丙所示电路(滑动变阻器最大阻值已知)，闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻。
小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图丁所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻。
你认为 设计的方案好，理由是 。
(5)完成上述实验后，小梦想直接利用图甲这个电路探究电流与电压的关系，大梦告诉她必须将其中的小灯泡更换成 ，并告诉她更换的原因是 。
-
难度：
使用次数：179
入库时间：2016-04-05

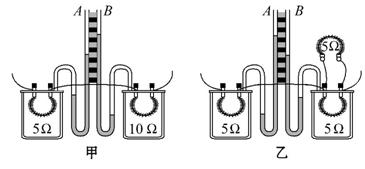

(2014·长沙中考)在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置。两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化。
(1)若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的 越大，产生的热量越多。
(2)小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多。
(3)该实验中用到的研究物理问题的方法是 法和转换法。
-
难度：
使用次数：194
入库时间：2016-04-05
瑞士“阳光动力2号”太阳能飞机，是全球最大的太阳能飞机，飞行所需能量完全由太阳能电池提供，它于2015年3月31日1时35分飞抵重庆；停留21天后，于4月21日23时28分到达南京。该飞机的机翼承载200m2的光伏电池面板，太阳辐射功率为1.44×106J/(m2·h)(太阳辐射功率是指1h内辐射到1m2面积上的太阳能)。若电池面板产生的电压U=500V，对飞机上的电动机提供I=40A的电流，请解答：
(1)若飞机每天接受光照的时间为10h，光伏电池面板每天接收的太阳能E为多少焦？光伏电池面板将太阳能转化为电能的效率是多少？
(2)用光伏电池面板每天接收的太阳能替代航空燃油，每月(按30天)可节约航空燃油多少千克？(假设航空燃油完全燃烧，航空燃油的热值q=4.32×107J/kg)
