难度：
使用次数：714
入库时间：2016-04-05如图9，某同学用电流表测电流时，使用了 “+”和“0．6”接线柱接入电路，电流表的指针偏转超出刻度范围，则他应该选择的量程为
，如果电流表的指针反向偏转，这是因为
。
-
难度：
使用次数：1033
入库时间：2016-04-05
在图10的电路中，如果将开关S1闭合、开关S2断开，则电压表测量的是 两端的电压；如果将开关S1断开、开关S2闭合，则电压表测量的是 两端的电压。
-
难度：
使用次数：524
入库时间：2016-04-05
如图按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。
图甲 图乙
-
难度：
使用次数：101
入库时间：2016-04-05

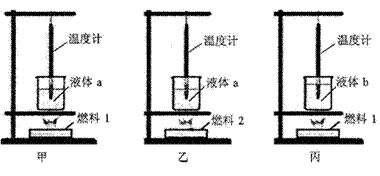

如图12所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同。（1）比较不同燃料的热值，应选择 两图进行实验；比较不同液体的比热容，应选择 两图进行实验；
（2）水的比热容为4.2×103J／（kg·℃），它的物理含义是：
图12 -
难度：
使用次数：69
入库时间：2016-04-05

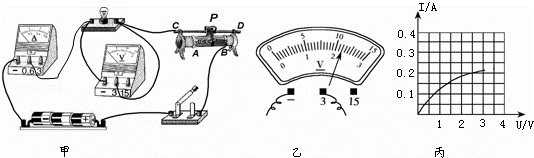

小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5伏，灯泡额定电压2.5伏．
（1）闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向 （填“A”或“B”）端移动，使电压表的示数为2.5伏；
（2）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所
示的图象．根据图象信息，可计算出小灯泡的额定功率是 瓦．该图象不是直线，主要原因是
．
