在探究“杠杆的平衡条件”的实验中:
(1)在实验时,使杠杆在_________位置平衡,其目的是________________________。
(2)若实验前,没有挂钩码时,杠杆静止在如图甲所示位置,应将平衡螺母向________(选填“左”或“右”)调。
(3)实验中共有6个钩码,杠杆上每格距离相等,调节好杠杆后,在杠杆左边,离支点2格的A处挂3个钩码,如图乙所示,为使杠杆在水平位置平衡,请你在杠杆右边挂上钩码(用一种方法),你的方法是______________________________________________。
(4)有一组同学猜想杠杆的平衡条件可能是“动力+动力臂=阻力+阻力臂”。他们经过实验,获得了下述数据:
于是,他们认为自己的猜想得到了验证,你认为他们的实验过程存在什么问题? ______________________________________________________。
小丽在“探究摩擦力的大小与什么有关”的实验时,她找来质量和体积都相等的A、B两个木块(B的表面更粗糙),放在木板上进行实验
(1)实验中比较甲、丙两次实验,可以得出摩擦力的大小与________________有关。
(2)甲、乙两图,小丽分别以较快和较慢的速度拉动木块做匀速直线运动,发现F2>F1,她认为摩擦力大小与速度大小有关。她的结论是___________的(选填“正确”或“错误”),理由是_____________________________。
(3)在实验中若把木板换成海绵,会发现_______(选填“甲”、“乙”或“丙”)图做法中海绵凹陷得最深,说明在受力面积一定时,压力作用效果与___________有关。
小宇和同学们在“探究电流与电阻关系”的实验中,所用的器材有:三节新干电池,“5Ω、10Ω、15Ω、20Ω”的电阻各一个,滑动变阻器一个,电流表使用0~0.6A的量程,电压表使用0~3V的量程,开关和导线若干.请你和他一起完成下列实验:

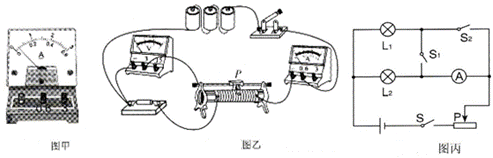

(1)小宇连成如图乙所示的电路,他刚要闭合开关,同组的小红提醒他,实物连接有一处错误,请在错误的导线上划“×”,并画出正确的连线.
(2)在实验过程中,控制定值电阻两端的电压为2V不变,当小宇用20Ω的定值电阻替换了15Ω的定值电阻后,继续进行实验,无论怎样移动滑动变阻器的滑片,电压表的示数都无法降低到2V,原因是_______________________.
(3)小宇在实验时,用额定电压为“2.5V”的小灯泡L1替换定值电阻,想测量L1的额定功率,可是不慎电压表掉在地上摔坏了,老师又给他提供了一个标有“2.5V 1.25W”的小灯泡L2和两个开关S1、S2,让他设计测量方案,他灵机一动,设计了如图丙所示的电路图,同样完成了实验,请你将下列实验过程补充完整;
①______________________(填S、S1、S2的通断情况),调节滑动变阻器的滑片,使电流表示数为 A;
②_______________________(填S、S1、S2的通断情况),保持滑动变阻器的滑片位置不变,记录电流表的示数为I;
③小灯泡L1额定功率的表达式P额=_______________________.

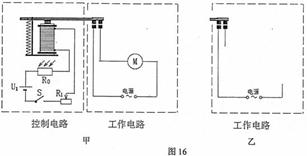

王斌学了电磁继电器的知识以后,突发奇想:自己能不能制作一个像麦当劳那里的烘手器昵?他开始设计了一个电路,如图16(甲)所示,R0为光敏电阻, 为用电动机做成的简易吹风机,试用以后,觉得干手的速度还有点慢,于是他又想,如果在不影响电动机正常工作的情况下加一个“220V 1000W”的电热丝,那效果也许会更好,请回答以下问题:
(1)所加电热丝的电阻是多少?
(2)在图16(乙)中画出接入电热丝后的电路图(电热丝可用电阻的符号表示)。
(3)若电热丝消耗的能量,用来给水加热并被水全部吸收,那么它正常工作7min能使多少初温为10℃的水温度升高到30℃?
