难度：
使用次数：174
入库时间：2016-04-03在探究“水的沸腾”实验中：
（1）当水沸腾时，观察其温度计的示数如图所示。此时水的沸点是_________。如果继续给沸腾的水加热，水的温度将_______。（填“升高”、“不变”或“降低”）
（2）如果用硬纸片将烧杯盖得十分紧密，且纸片上无排气孔，则水的沸点会_______（填“升高”、“不变”或“降低”），这是因为_________________________
-
难度：
使用次数：154
入库时间：2016-04-03

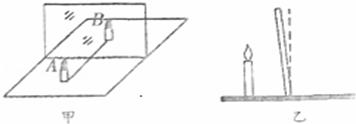

如图甲所示，小丽同学在进行“探究平面镜成像特点”的实脸时，将玻玻板竖直放在水平桌面上．再取两段相同的蜡烛A和B竖直地放于玻璃板前后，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去蜡烛B与蜡烛A的像完全重合．在此实验中：
（1）如果有5mm厚和2mm厚的两块玻璃板，应选择 mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物 的关系．
（2）小丽将光屏放在蜡烛B的位置上．发现光屏上 （选填“能”或“不能））承接到蜡烛A的像．这是因为 ．
（3）如果玻璃板没有竖直放置（如图乙所示），在实验过程中中会出现的情况是 ．
-
难度：
使用次数：110
入库时间：2016-04-03
小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是 Ω和 Ω，两电阻接入电路后，工作时消耗的功率分别是 W和 W。
-
难度：
使用次数：225
入库时间：2016-04-03
小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用——压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：

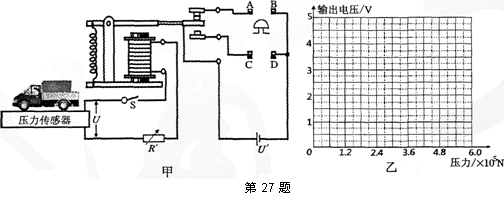

小明利用该压力传感器和电阻箱R＇(最大电阻999.9Ω)及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．(假设U不受继电器电路影响)
(1)根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；
(2)当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在 (选填“A、B”或“C、D”)两端；
(3)小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R＇的电阻应调节到多大?
(4)要使该装置报警，汽车的最小重力为多少?
