难度：
使用次数：130
入库时间：2016-03-31如图所示是A、B两定值电阻的U-I图像，由图像中信息可知：通过A导体的电流为0.2 A时，A导体两端电压为____V；若将A、B两电阻并联接在4 V电源的两端，则电路中干路中的电流为_____A.
-
难度：
使用次数：172
入库时间：2016-03-31

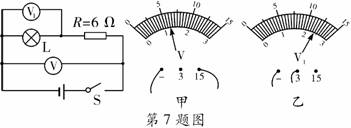

如图电路，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则电阻R两端的电压是___V，电路中的电流为___A.
-
难度：
使用次数：131
入库时间：2016-03-31
如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如图所示的电路.实验时，已知R1为9 Ω，在闭合S的情况下，断开S1时电压表的示数为1.8 V，闭合S1时，电压表的示数为2.7 V.整个实验过程中电源的电压不变，求
（1）电源电压；
（2）被测电阻R2的阻值.
-
难度：
使用次数：175
入库时间：2016-03-31
如图所示，当滑动变阻器的滑片从b端向a端滑动的过程中，有关电流表和电压表的示数变化正确的是 （ ）
A. 电流表和电压表的示数都增大
B. 电流表和电压表的示数都减小
C. 电流表示数增大，电压表示数减小
D. 电流表示数减小，电压表示数增大
-
难度：
使用次数：104
入库时间：2016-03-31
如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是 （ ）
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表示数变大、电压表的示数不变
D. 电流表示数变小、电压表的示数不变
