难度：
使用次数：186
入库时间：2016-03-31“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．交通路口的这些指示灯是______（选填“串联”或“并联”）的．有时红灯快结束时黄灯也亮了，此时电路中的总电流______（选填“变大”、“不变”或“变小”）．
-
难度：
使用次数：559
入库时间：2016-03-31

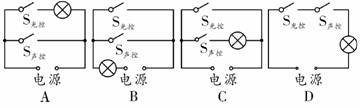

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是 （ ）
-
难度：
使用次数：62
入库时间：2016-03-31

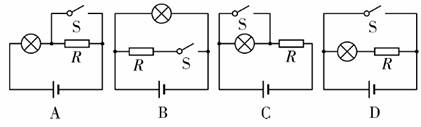

为了安全，汽车行驶时驾驶员必须系好安全带.当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光.符合上述要求的电路图是 （ ）
-
难度：
使用次数：55
入库时间：2016-03-31

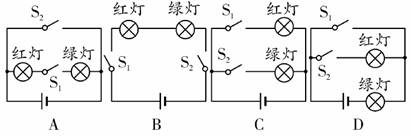

我们永州市正在创建全国交通安全文明城市，遵守交通法规从我做起.根据你对斑马线旁边红、绿信号灯的了解，下列符合实际的电路图是 （ ）
-
难度：
使用次数：74
入库时间：2016-03-31

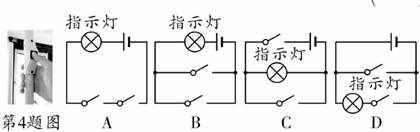

岳阳城区新投入的公交车后门扶杆上均装有一个红色按钮（如图），每一个按钮相当于一个开关.当乘客按下任一按钮.驾驶台上的指示灯亮，提醒司机有人下车.下列电路图能实现上述目标的是 （ ）
