难度：
使用次数：101
入库时间：2016-03-30如图所示的图象分别是家庭电路中的两个白炽灯泡L1、L2的U﹣I图象．由这两条曲线可知，当灯泡两端电压增大时，灯丝的电阻也随着增大，而电阻是导体本身的一种性质与电压、电流无关．对此你如何解释？ ．在确保电路安全的前提下，将灯泡L1、L2串联在电路中，则电源电压最大为 V．
-
难度：
使用次数：129
入库时间：2016-03-30
如图所示，GMR是巨磁电阻（其电阻值在磁场中随磁性的增强急剧减小），当开关S1、S2都闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为 极；当滑片P向左滑动时，电磁铁的磁性 （选填“增强”、“减弱”、“不变”），指示灯的亮度 （选填“变亮”、“变暗”、“不变”）．
-
难度：
使用次数：111
入库时间：2016-03-30

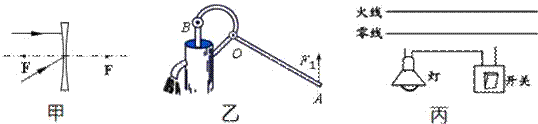

按照题目要求作图
（1）如图甲所示，作出光线通过透镜的光路图（保留必要的作图痕迹）；
（2）如图乙所示，请在图中画出动力Fl的力臂以及作用于B点的阻力F2的示意图；
（3）如图丙所示，用笔画线代替导线将电灯和开关接到电路中．
-
难度：
使用次数：130
入库时间：2016-03-30
如图所示是××型小汽车，下表列出有关数据．
小汽车的质量700kg
小汽车的额定功率60kw
每个轮胎与地面的接触面积500cm2
100km耗油量10L
汽油的密度0.71×103kg/m3
汽油的价格5.0元/L
求：
（1）该小汽车静止在水平地面上时，对地面的压强是多大？
（2）若该小汽车行驶100km，则需耗油多少kg？
（3）若该小汽车在水平路面上以额定功率匀速直线行驶，速度为72km/h．请计算该车10min内牵引力所做的功和小汽车受到的阻力？（g=10N/kg，1L=10﹣3m3）
-
难度：
使用次数：167
入库时间：2016-03-30
用电取暖是近几年新兴起的一种家庭供暖方式，它依靠电热管产生热量，并由电动机将热空气送入房间，如图所示是某电取暖装置的电路图及相关参数．
（1）电动机正常工作时的电流是多少？（计算结果保留两位小数）
（2）电热管正常工作时的电阻是多少？
（3）若仍采用水暖系统供热并忽略暖气片吸收的热量，暖气片进水管的水温是60℃，出水管的水温是40℃，那么电热管R正常工作35min所产生的热量需要由多少暖气水来提供？[已知暖气水的比热容c暖气水=4.2×103J/（kg•℃）]．
额定电压
220V
电热管额定功率
800W
电动机额定功率
40W
