难度：
使用次数：132
入库时间：2016-03-29阻值为50Ω的电阻中通有1A的电流，在10s的时间内消耗的电能为 J。
-
难度：
使用次数：191
入库时间：2016-03-29
如图所示， R1＝20Ω，R2＝40Ω，R3 ＝60Ω，电源电压恒为12V，当开关S闭合时，电流表A1 的 示数和电流表A2 的示数之比是 。
-
难度：
使用次数：164
入库时间：2016-03-29
（1）如图所示，温度计的示数为 ℃；
（2）图所示电阻箱两接线柱间的电阻值为 Ω；
(3) 图所示电能表的示数为 kW·h；
根据图13中标出的电磁铁的N、S极，可以判断出电源的A端是 极（选填“正”或“负”）；

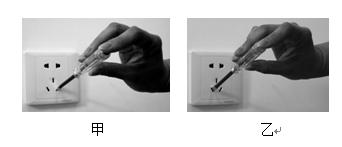

(5) 小丽要判断三孔插座中哪个孔连接的是火线，她把试电笔插入三孔插座中，如图甲、乙所示，若电路连接无误，则图 中试电笔的氖管会发光。（选填“甲”
或“乙”） 。
-
难度：
使用次数：170
入库时间：2016-03-29

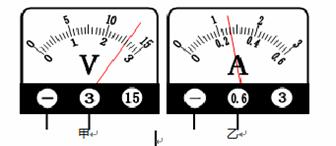

小丽用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为 Ω。
图15
-
难度：
使用次数：179
入库时间：2016-03-29
图甲16所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，可以判断插孔和指示灯是 的。(选填“串联”或“并联”)
