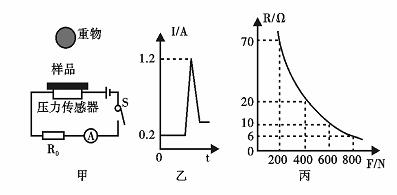

入库时间：2016-03-29在2015年某工厂要研发一种新型材料，要求对该材料承受的撞击力进行测试。在测试时将材料样品（不计质量）平放在压力传感器上，如图甲所示，闭合开关 ，由静止自由释放重物，从重物开始下落到撞击样品的这个过程中，电流表的示数随时间变化的图像如图乙所示，压力传感器的电阻R随压力F 变化的图像如图丙所示。电源的电压为24V，定值电阻R0 ＝10Ω。求：
（1）在重物下落的过程中， 压力传感器两端的电压；
（2）若样品实际能承受的最大撞击力是800N，试分析此实验中重物撞击样品时是否会
损坏样品。
