难度：
使用次数：110
入库时间：2016-03-28请将各器材连接成低压调光电路．要求：变阻器的滑片向a端滑动时，灯泡亮度增加
-
难度：
使用次数：202
入库时间：2016-03-28
请将如图所示的电器连接成符合安全用电要求的家庭电路。
-
难度：
使用次数：99
入库时间：2016-03-28

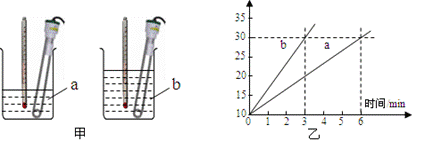

如图甲，在探究“不同物质吸热能力”的实验中：
（1）在两个相同的烧杯中加入初温相同、 相同的水和煤油；实验时选用两个相同的电加热器加热，目的是使水和煤油在单位时间内 ．
（2）实验中记录下两种物质温度随时间的变化图象并描出了如图乙所示的图象，由图可知b物质是 ，分析图象还判断出 （水/煤油）的吸热能力较强．
（3）本实验采用的主要实验方法是 ．
-
难度：
使用次数：67
入库时间：2016-03-28
小明在测定“小灯泡电功率”的实验中，电源为两节干电池串联，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）请你用笔画线代替导线，替小明将图甲中的实物电路连接完整。
（2）闭合开关前，图甲滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
（3）闭合开关，移动滑片P滑到某一点时，电压表示数如图乙所示，此时电压为 V，若要测量小灯泡的额定功率，应将滑动变阻器滑片P向 （选填“A”或“B”）端移动，使电压的示数为2.5V。
（4）某同学移动滑片P记下多组对应电压表和电流表的示数，绘制成图丙所示的I—U图象，根据信息可算出小灯泡的额定功率是 W。
（5）若在实验中连接好电路，闭合开关，移动变阻器滑片P，小灯泡始终不亮，电压表有示数，电流表无示数，则原因可能是 （写一种即可）。
（6）小花在测量过程中，若电压表不慎损坏，她设计了如图丁所示的电路，也测出了该小灯泡正常发光时的功率，其中定值电阻R=25Ω，她的操作如下：①只闭合开关S和S2，调节滑动变阻器滑片，使电流表示数为I1= A；②闭合开关S和S1，断开开关S2，保持滑动变阻器滑片的位置不动，读出电流表示数为I2
③小灯泡功率的表达式为P额= （用符号表示）
-
难度：
使用次数：559
入库时间：2016-03-28
小希用如图所示电路来探究串联电路的电压特点。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（1）在拆接电路时，开关必须 。
（2）实验中最好选择规格 （填“相同”或“不同”）的小灯泡。
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是 （用公式表示）。
（4）小希进行多次实验的主要目的是 （填序号）① 寻找普遍规律 ② 减小实验误差
（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小明的办法是 （选填“正确”或“错误”）的，原因是 。
