入库时间：2016-03-23如图所示是家庭电子式电能表的表盘，其示数是__________KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是__________W．
-
难度：
使用次数：375
入库时间：2016-03-23
如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关__________，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2；则I1：I2=__________．
-
难度：
使用次数：55
入库时间：2016-03-23
如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为__________V，R1的阻值为__________Ω．
-
难度：
使用次数：134
入库时间：2016-03-23
如图甲所示，将装有热奶（80℃）的奶瓶放入20℃的水中，5min后，水和奶的温度均为40℃，试在图乙中分别画出容器中水的温度和奶瓶中奶的温度随时间变化的大致图象．
-
难度：
使用次数：641
入库时间：2016-03-23

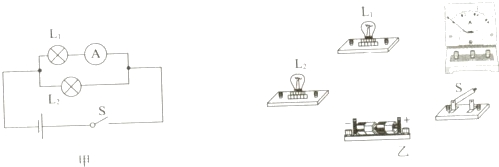

根据甲所示的电路图，在乙图中用笔画线代替导线，把实物图连接起来（注意导线不得交叉）．
