难度：
使用次数：181
入库时间：2016-03-20如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
-
难度：
使用次数：107
入库时间：2016-03-20
当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（ ）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
-
难度：
使用次数：71
入库时间：2016-03-20
两个实验小组分别探究“冰熔化时温度的变化规律”和“蜡熔化时温度的变化规律”．

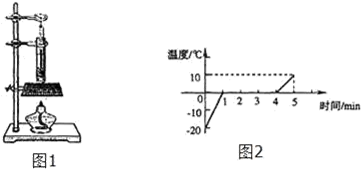

（1）其中一个实验小组安装的实验装置如图1．该装置存在的不足是 ．
（2）改正实验后，两实验小组记录数据汇总如下表：
时间/min
0
1
2
3
4
5
6
7
…
冰的温度/℃
﹣20
0
0
0
0
10
20
30
…
冰的状态
固态
固、液
固、液
固、液
固、液
液态
液态
液态
…
蜡的温度/℃
35.0
40.0
45.0
49.5
54.0
58.3
62.5
66.6
…
蜡的状态
固态
固态
固态
粘稠
变稀
液态
液态
液态
…
分析表格中的数据，你发现冰与蜡在熔化过程中的不同点是：
（3）在上表所示实验中的第1分钟末至第3分钟末的时间内，下列说法正确的是 ．
A．冰不断吸收热量，内能不变
B．冰不断吸收热量，内能增加
C．蜡不断吸收热量，内能不变
（4）如图2是其中一个实验小组画出的冰熔化时温度随时间变化的图象，请你利用图象分析说明冰的比热容小于水的比热容（假定每分钟受热物质吸收热量相等）．
-
难度：
使用次数：106
入库时间：2016-03-20

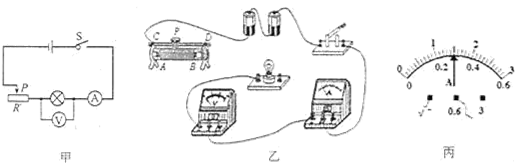

小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为3V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω 1A）、以及符合实验要求的电表、开关和导线，如图甲所示是小亮同学设计的电路图．
（1）请用笔画代替导线，根据如图所示的电路图，完成图乙中对应实物电路的连接（导线不能交叉）．
（2）开关闭合前，滑动变阻器的滑片应放 端（填“A”或“B”）．检查电路连接无碍后，闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 （选填序号）．
A．小灯泡亮度 B．电压表示数 C．电流表示数 D．滑动变阻器滑片
（3）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，为了测量小灯泡的额定功率，应将滑片P向 端移动（选填“A”或“B”）．当小灯泡正常发光时，电流表示数如图丙所示，则小灯泡的额定功率是 W，由于电压表和电流表实际是存在电阻的，若考虑它们的电阻，小亮采用的电路所测小灯泡的额定功率 （选填“大于”、“等于”、“小于”）真实的额定功率．
-
难度：
使用次数：195
入库时间：2016-03-20
由并联电路的电流关系I=I1+I2，可知，支路中的电流I1、I2都是干路中电流I的一部分，请结合如图试用学过的知识推导出分电流I1、I2与分电阻R1、R2之间的关系：
I1：I2=R2：R1．
