难度：
使用次数：54
入库时间：2016-03-20请根据图14所示的通电螺线管周围磁感线方向，判断并标出通电螺线管的N极、小磁针的N极和电源的“＋、－”极．
-
难度：
使用次数：150
入库时间：2016-03-20

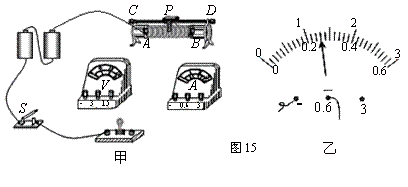

做“测量小灯泡电功率”的实验时，器材如图15甲所示．
（1）小灯泡的螺旋套上标有“2.5V”字样，图15甲有几根导线还没连接好，请你完成电路的连接（其它的导线不要变动）．（2）在闭合开关前，变阻器的滑片应放在 端（填“A”或“B”），滑动变阻器的作用是 ．
（3）闭合开关，移动变阻器的滑片，使电压表的示数为 时，小灯泡正常发光，此时电流表表盘如图15乙所示，电流表的示数是 ，则小灯泡的额定电功率是 ．
（4）向A移动变阻器滑片，会看到灯泡变 （填“暗”或“亮”）一些，这说明灯泡的实际功率与灯泡 有关系．
-
难度：
使用次数：112
入库时间：2016-03-20

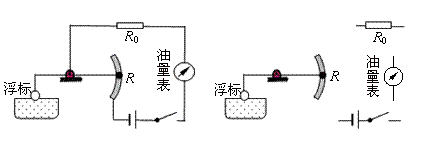

图16甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6 A的电流表改装而成），R0为定值电阻，R是滑动变阻器，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．改装设计：用电压表代替电流表做油量表，图16中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．
-
难度：
使用次数：114
入库时间：2016-03-20
小明同学在学习了滑动变阻器的原理后，用铅笔芯代替电阻线制作了一盏实验台灯．如图17所示是台灯的原理图，AB表示铅笔芯，P是滑片，小明选择的小灯泡L上标有“6V 3W”的字样．闭合开关S后，把滑片P移到A端时，小灯泡正常发光；把滑片P移到中点时，电流表的示数为0.2 A．（小灯泡的阻值不随温度变化）求：
（1）小灯泡的电阻；（2）铅笔芯的最大阻值．
-
难度：
使用次数：84
入库时间：2016-03-20
如图18所示，变阻器R2上标有“20Ω 1A”的字样．只闭合开关S1，将变阻器滑片P移到中点时，电流表A1示数为0.2A，灯泡L的实际功率为0.8W；闭合开关S1、S2，将变阻器滑片P移到a端时，灯泡正常发光，电流表A1示数为0.5A，则：
（1）电源电压是多少？ （2）电阻R1的阻值是多少？
（3）灯泡L的额定功率是多少？
（不考虑温度对灯丝电阻的影响．提示：
画等效电路图是分析电路常用的方法）
