小丽同学在物理实验室先后完成了以下两个实验。
(1)探究平面镜成像特点的实验如图16所示:
①将纸平铺在水平桌面上,玻璃板____________架在纸上,在玻璃板的一侧立一支点燃的蜡烛A,透过玻璃板观察另一侧A的像。
②将另一支完全相同的、但未点燃的蜡烛B放到玻璃板后像的位置,它与像重合,说明像与蜡烛的大小______________ (选填“相等”或“不相等”)。
③将光屏放到像的位置,不透过玻璃板,观察光屏上发现无像,说明平面镜成的是_______ (选填“虚"或“实”)像。
(2)在如图17甲所示“观察水的沸腾”实验中,根据部分实验数据绘制如图17乙所示的温度随时间变化的图像。
①图乙中温度计的示数是______℃。实验中水的沸点低于100℃的原因是外界大气压_______ (选填“大于”“等于”或“小于”)1个标准大气压。
②水沸腾后,根据图丙可以推断出,在其它条件不变的情况下继续对水加热1 min,则水的温度___________ (选填“升高”“降低”或“不变”)。
在学习液体的压强知识时,老师使用了如图所示的实验装置:容器中间用隔板分成左右两部分,隔板下部有一用薄橡皮膜封闭的圆孔。实验时在左右两侧倒入同种或不同种液体。(1)在两侧倒入不同深度的水,如图18所示,通过观察橡皮膜向 (填“左”或“右”)侧凸起可以判断右侧水的压强较大,
这说明 。这种研究方 法叫 。
(2)向左侧水中加盐,可以观察到橡皮膜的凸起程度变 ,这说明 (忽略加盐后水位的变化)。
(3)若左侧注入的是水,水面距离橡皮膜8cm,右侧注入酒精,酒精液面距离橡皮膜10cm,酒精对橡皮膜的压强是 Pa ,我们可以观察到的现象是 。(ρ酒精=0.8×103kg/m3)
在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。

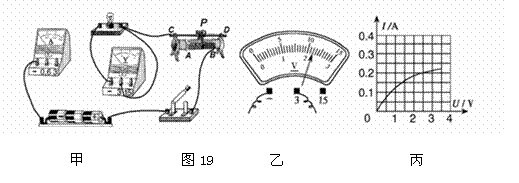

(1)请你用笔画线代替导线,将图19甲中的实物电路连接完整。
(2)连接电路时开关应 ,图19甲中滑动变阻器的滑片P应位于 (选
填“A”或“B”)端。
(3)小明同学闭合开关,移动滑片P到某一点时,电压表示数(如图乙所示)为
V,若他想测量小灯泡的额定功率,应将图19甲中滑片P向 (选填“A”或“B”)端移动,使电压表的示数为 V。
(4)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图19丙所示的I-U图象,根据图象信息,可计算出小灯泡的额定功率是 W。
(5)从I-U图象还可发现,小灯泡中的电流与电压不成正比,原因是
。
伴随着“环保低碳、节能减排”的生活新理念,太阳能汽车应运而生。(如图所示)太阳能汽车牵引力的功率约为1500W,车轮与地面的接触总面积为0.1m2。当汽车与人的总质量为1000kg时,该车以54 km/h的速度沿直线匀速行驶了30min。(g=10 N/kg)
(1)太阳能汽车在工作时,先将太阳能转化为 能,然后再转化为汽车的
能。
(2)请计算该车30min行驶的路程。
(3)请计算该车对路面的压强。
(4)请计算该车行驶过程中受到的阻力。
小明家新买了一个快速煮蛋器,其外观如图21所示.该煮蛋器一次可煮6只鸡蛋,铭牌如表所示.一次,妈妈将6只质量均为50g的鸡蛋装入煮蛋器,一段时间后妈妈断开电源,小明观察到标有“3600r/kW•h”的电能表在这段时间内转了63转,过一会儿,妈妈从煮蛋器中取出已煮熟的鸡蛋,求:
(1)本次煮鸡蛋的过程中,共消耗多少电能?
(2)若鸡蛋的初温为20℃,煮蛋器中水的沸点为100℃,则本次煮鸡蛋的过程中鸡蛋吸收的热量是多少?[鸡蛋的比热容为2.1×103J/(kg•℃)]
(3)该煮蛋器煮鸡蛋的效率是多少?
