难度：
使用次数：224
入库时间：2016-03-19在探究“凸透镜成像规律”的实验中。
（1）如图15甲所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f = cm。（1分）
（2）如图15乙所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上 （填“能”或“不能”）得到清晰地烛焰像，因为 。（2分）
（3）如图15丙所示，烛焰能在光屏上形成清晰地像，此像是 、 的实像。如果此时撤去光屏，人眼在如图所示的位置 （选填“能”或“不能”）直接看到烛焰的实像。（2分）
（4）在图15丙中，保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向 （选填“左”或“右”）移动。（1分）
-
难度：
使用次数：996
入库时间：2016-03-19
课外学习小组在探究“弹簧的伸长与所受的拉力的关系”实验时，实验数据如下表。
（1）在图16中画出弹簧伸长L与所受拉力F的关系图像。（2分）
（2）根据实验数据，你认为用这样的弹簧能做一个测量范围是___________的测力计？理由是_______________________________________________________。（3分）
（3）当悬挂物体后，指针指在25.5cm处，那么该物体向下拉弹簧的力是_____N。（2分）
(4）如图17是两种材料在受到一定拉力作用下的伸长量与所受拉力图像。如果要制作精确度较高的弹簧测力计，应选用材料____（填“甲”或“乙”）制作的弹簧秤。（1分）
-
难度：
使用次数：548
入库时间：2016-03-19
某学习小组用如图18所示的器材“探究串联电路中用电器两端的电压与电源两端电压的关系”，用三节干电池串联做电源，两只小灯泡的规格不同。
L1两端
电压/V
L2两端
电压/V
串联总
电压/V
2.0
2.5
4.5
（1）用笔画线代替导线，连接实验电路。要求用电压表测量两灯串联的总电压。（1分）
（2）一同学用电压表测量了L1两端的电压时，直接选用0~3V的量程，另一名同学提出这样不行，你认为规范的操作方法是_____________________________________。（2分）
（3）在测量L2两端的电压时，两灯亮一下就突然熄灭，电压表示数为0V，一同学用电压表检测了L1两端的电压，示数约等于4.5V，则L1处的故障是___________________。另一名同学认为可能是L2________了，两灯突然熄灭。（2分）
（4）故障排除后，得出上表中的一组实验数据。为了得出串联电路中用电器两端的电压与电源两端电压的关系的普遍规律，你认为应该____________________________。（2分）
-
难度：
使用次数：303
入库时间：2016-03-19
随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家。一辆使用汽油为燃料的小汽车，以80 km/h的速度在水平路面上匀速行驶时，发动机的实际功率为20kW。若小汽车行驶的距离为100km，汽油的热值q = 4.6×107J/kg，小汽车发动机的效率为25%。求小汽车在这段路程中：
（1）运动的时间；
（2）发动机所做的功；
（3）消耗汽油的质量。
-
难度：
使用次数：129
入库时间：2016-03-19

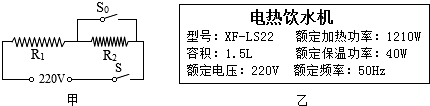

如图甲所示，是某种电热饮水机的简化电路示意图。图乙是它的有关参数。它有加热和保温两种工作状态（由机内温控开关S0自动控制）。求：
（1）饮水机处于保温状态时温控开关S0应处于什么状态？并说明理由。
（2）R1和R2的电阻值各是多大？
（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？【c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3，忽略温度对电阻的影响】
